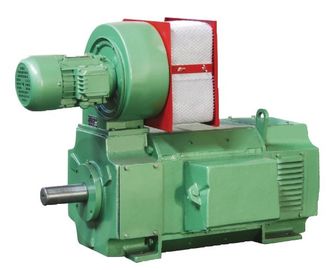

Moteur industriel de montage léger 1.4KW - 5.5KW de C.C Z4, de rendement optimum

Moteur industriel de montage léger 1.4KW - 5.5KW de C.C Z4, de rendement optimum

Description :

Le montage et le type global de moteur de C.C Z4 sont se conforment à la norme IEC72, à moins que la distance axiale entre les trous de montage (dimension « B ")

Les moteurs de cette série ont la structure de polygone, ainsi ils ont l'espace élevé efficace. Leur joug de redresseur qui est alimentation d'énergie de redresseur de stratification et d'utilisation peut résister au courant de palpitation et au changement rapide du courant.

En raison de son emplacement précis de pôle magnétique, il est commode de changer la direction

Grâce son de petite taille, à bonne représentation, à poids léger, à rendement élevé et à fiabilité, nos moteurs de C.C Z4 peut concurrencer le niveau avancé international.

Ambiant
Température ambiante :	-15~40℃
Humidité ambiante :	90%less que l'hygrométrie
Altitude :	moins de 1000m au-dessus du niveau de la mer
État ambiant :	aucun gaz de causticité, aucune poussière, pollution mentale pas lourde, aucune flamme, aucune cristallisation de sel
Fonctionnalité standard :
Standard		IEC34-1/DIN57530
Phase		Triphasé
Format de l'image		H100
Protégez la caractéristique		Totalement inclus
Chaîne de production		1.4~5.5KW
Tension		160V, 440V ou sur demande
Vitesse nominale		3000,2000,4000 r/min
Fréquence		50HZ
Classe de protection		IP21S
Isolation		F/B
Montage		IMB3 /IMB35 ou sur votre demande
Refroidissement		IC06, IC17, IC37
Devoir		S1
Thermometry		Facultatif
Certification		CCC, CE, ISO9001
Des moteurs spéciaux peuvent être conçus selon les exigences de clients

Signification de type code

Condition pour le volume d'air de refroidissement, la pression atmosphérique et la puissance de moteur de fan

Format de l'image	Volume de l'air	Pression statique	Production de moteur
	m3/h	PA	Kilowatt
Z4-100	160	200	0,04

Les moteurs de fan sont tous triphasés, deux le poteau, 380V

Spécification technique :

Les données ci-dessous sont incluent la perte d'excitation, à l'exclusion de la perte de ventilateur

Type de moteur	Puissance évaluée	Vitesse nominale			Vitesse magnétique	Bras. Curr.	Puissance d'excitation	résistance de circuit d'armature	Inductance de circuit d'armature	Inductance de champ	Inductance externe	Efficacité	Moment de l'inertie	Poids
	PN	160V	400V	440V	N-F	Dans	PF	R	LA	LF	LR	η	GD2
	Kilowatt	r/min			r/min	A	W	Ω (20℃)	MH	H	MH	%	Kgm2	kilogramme
Z4-100-1	2,2	1490			3000	17,9	315	1,19	11,2	22	15	67,8	0,044	72
	1,5	955			2000	13,3		2,17	21,4	13		58,5
	4		2630		4000	12		2,82	26	18		78,9
	4			2960	4000	10,7						80,1
	2		1310		3000	6,6		9,12	86			68,4
	2,2			1480	3000	6,5						70,6
	1,4		860		2000	5,1		16,76	163			60,3
	1,5			990	2000	4,77						63,2

Montage et dimensions hors-tout (millimètres)

Type de support : IMB3/IM1001

Format de l'image	Dimensions de support (millimètres)													Dimensions hors-tout (millimètre)
	A	B	C	D	E	F	GA	LE DA	Ea	Fa	CHROMATOGRAPHIE GAZEUSE	H	K	Ab	C.A.	ANNONCE	HD	h1	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	197	234	179	398	10	500	580
Z4-100-2		358																	540	620

Type de support : IMB35 /IM2001

Format de l'image	Dimensions de support (millimètre)																	Dimensions hors-tout (millimètre)
	A	B	C	D	E	F	GA	LE DA	Ea	Fa	CHROMATOGRAPHIE GAZEUSE	H	K	M	N	S	T	P	Ab	C.A.	ANNONCE	HD	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	215	180	4-¢15	4	250	197	234	179	398	500	580
Z4-100-2		358														4-¢15							540	620

Puissance d'approvisionnement :

1, l'alimentation d'énergie en circuits de champ d'armature et peuvent être d'alimentation d'énergie statique de redresseur ou de générateur de C.C.

2, sous le couple constant, tension d'armature de diminution pour ajuster la vitesse ; Sous la puissance constante, diminuez la tension d'excitation pour ajuster la vitesse.

3, excitation séparée est le type de base d'excitation. La tension nominale is180V d'excitation, d'autres tensions sont également acceptable sur votre demande.

Applications :

Les moteurs de C.C Z4 sont notre dernier produit. Ils sont très utilisés comme source d'entraînement pour de diverses machines, telles que l'industrie métallurgique, découpeuse en métal, papier, impression, textile, teignant, ciment, machines en plastique d'extrusion et ainsi de suite.

Avantage compétitif :

Les moteurs de HD proviennent de la Chine avec presque l'histoire de la fabrication 20years, qui est une marque célèbre de moteur en Chine. Comptant sur l'innovation continue, les moteurs de HD deviennent un du meilleur dans la basse production de moteur de votage avec leur représentation parfaite, qualité fiable, rendement élevé et réservation d'énergie.

Le matériel d'isolation de haute qualité combine le système parfait d'isolation.

L'amorce parfaite s'assure que les moteurs avec le bon aspect et les moteurs sont durables.

1. Concentrez sur la fabrication des moteurs de basse tension ;

2. Services à la clientèle efficaces

3. Moteurs adaptés aux besoins du client.
