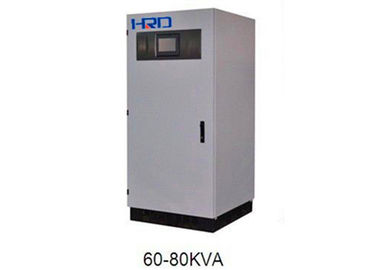

3 phase basse fréquence UPS en ligne 10KVA - 400KVA avec RS232
Introduction : Powervalue (Ⅱ) est DSP amélioré commandé en ligne SI UPS avec le transformateur d'isolement de sortie. Ce peut être votre bouclier parfait de puissance de grande capacité pour votre charge critique et industrielle.
ALIMENTATION D'ÉNERGIE DE QUALITÉ
La série de HRD picovolte (II) est une conversion en ligne double (VFI) UPS avec le transformateur de sortie d'isolement, capacité d'unité de 10KVA à 400KVA. Elle est immunisée contre les interférences sur la ligne d'approvisionnement en électricité car elle a les filtres spéciaux d'entrée et sortie. Le monde menant la technologie de DSP, avec le processeur à grande vitesse 32bits de DSP, sont adoptés à l'approvisionnement de puissance de sortie stable de forte stabilité et donnant de système de garantie pour toutes sortes de charge dure.
APPLICATION PARFAITE : Centre de traitement des données, télécom, finances, trafic, défense, médical moyens et grands, éducation, énergie, fabrication, industrie, etc.
FIABILITÉ MAXIMUM
L'appareil avancé de technologie de DPS améliore considérablement la fiabilité, puisqu'une réduction des composants électroniques abaisse la probabilité des pannes. La commande numérique est fournie par le microprocesseur qui, dans le picovolte (II) la série commande tous les paramètres internes, de ce fait fiabilité et représentation croissantes. Dans les connexions parallèles, la commande numérique assure l'équilibre des courants, qui changent généralement au fil du temps en raison des phénomènes tels que des vibrations et la température, entre les unités d'UPS et l'échange d'informations sans le besoin d'accord manuel. Moyenne des temps de bon fonctionnement >200,000h.PV (II) a été conçu de sorte qu'il puisse être relié en parallèle même après l'installation de la première unité. La disponibilité de puissance peut être grâce accrue à de diverses configurations disponibles comme la configuration parallèle, la double fonction d'autobus et le double système de bus dynamique.
PROCESSEUR À GRANDE VITESSE DE DSP : Assurant l'opération plus rapide et stable
CHARGE DE DÉSÉQUILIBRE DE LA SORTIE 100%
Se lève peut accepter la charge de déséquilibre de 3phase 100% pour satisfaire des genres de configuration de charge.
Fonction d'ECO : dans la bonne condition de puissance, UPS peut fonctionner en mode d'ECO, la portée 98% d'efficacité, vert et économiseur d'énergie ;
UPS POUR LES CHARGES INDUSTRIELLES
Plus de picovolte avec sa capacité forte de surcharge, produisez l'isolement galvanique et la basse déformation actuelle harmonique, est la solution idéale pour des applications industrielles.
Grâce à la haute batterie actuelle, série de plus de picovolte convient pour travailler avec de grandes banques de batterie car elle peut garantir la recharge en 10 heures aussi recommandées par le fabricant de batterie.
FLEXIBILITÉ FONCTIONNANTE : Toutes les puissances nominales du picovolte (II) la série peut également être employée comme convertisseurs de fréquence 50 à 60 hertz et vice versa.

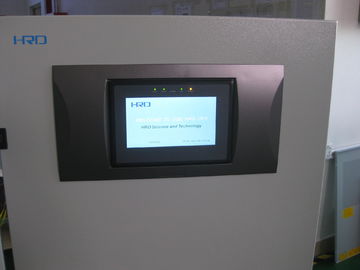

PANNEAU COLORÉ DE MULTIFUCTIONAL
Le panneau multifonctionnel coloré de 7 pouces permet l'opération facile et humanisée d'UPS. Il donne l'accès aux paramètres les plus importants : statut et alarmes, commandes de contrôle, entrée, sortie, mesures de batterie (puissance, courant, tension, fréquence et température) et arrangements. Le picovolte (II) le système de diagnostics des séries inclut jusqu'à 128 alarmes ou messages permettant l'identification précise et détaillée de n'importe quel événement.
Gestion avancée de batterie (ABM)
La gestion optimale de batterie inclut :
- Essai périodique de batterie, et automatiquement transfert entre la poussée chargeant et flotter le remplissage pour prolonger la durée de vie de batterie
- Automatiquement ajustant le chargement de batterie actuel selon la capacité de batterie
- Compensation de température de recharge (facultative)
- Affichage demeurant de temps de secours
SÉCURITÉ MAXIMUM POUR LE PERSONNEL
Le dispositif de protection arrière d'alimentation empêche n'importe quelle alimentation de dos de tension dans le conseil de distribution ascendant, de ce fait assurant la sécurité du personnel d'entretien.

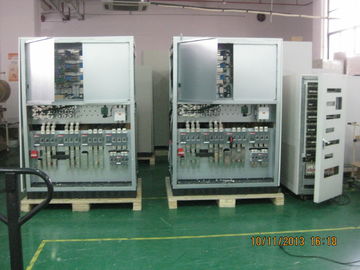

PLEINE JONCTION DE CÂBLE D'ACCÈS PRINCIPAL ET COMMODE
Le plein accès frontal est pour tous les puissance et composants électroniques, qui réduit la surface au sol exigée et réduit par conséquent les coûts d'installation.
Configuré avec la jonction de câble dessus et bas
COMMUNICATION HOMME-MACHINE PARFAITE
Le moniteur d'UPS que le logiciel montre l'information la plus importante telle que la tension d'entrée et sortie, la charge s'est appliqué, le temps de secours, etc. restants, sous forme de barres analogiques. Le logiciel peut fournir des informations même en cas d'un échec, à l'appui des diagnostics de défauts. Le logiciel de moniteur d'UPS peut être employé pour programmer l'arrêt automatique de tous les systèmes ouverts en cas d'un noir prolongé. Le plus de picovolte peut également fonctionner avec un agent de réseau pour des applications sur des réseaux de LAN ou de WAN.
UPS contient les interfaces de matériel suivantes :
- Interface de RS232 /RS485,
- Contacts secs : le bas de batterie, décharge de batterie, by-pass/panne
- Contact d'OEB (alimentation de secours) pour l'arrêt d'UPS utilisant le bouton à distance de secours.
- Carte de SNMP (facultative)
PARALLÈLE AVANCÉ
Parallèle maximum jusqu'à 8 unités et partager le parallèle commun de la batterie pack.10-80kva avec la carte parallèle seulement ; 100kva-400kva, carte parallèle avec la réactance de tisserand et capacité différente UPS peuvent être également d'être parallèles ;
DOUBLE SYSTÈME DE BUS DYNAMIQUE
Deux systèmes indépendants réglés dans la double configuration d'autobus peuvent être fusionnés ensemble à tout moment pour l'expansion ou l'entretien de système. Ceci fournit beaucoup de flexibilité dans votre installation en cas d'entretien ou quand il est nécessaire de changer le niveau de redondance des deux systèmes.
JOURNAL D'ÉVÉNEMENT : 1000 événements historiques peuvent être sauvés, qui est facile pour tracer lève le statut d'opération et utile pour l'entretien
Spécification technique :
1) Spécifications 10-120KVA :
|
Modèle
|
PV3310ii
|
PV3315ii
|
PV3320ii
|
PV3330ii
|
PV3340ii
|
PV3360ii
|
PV3380ii
|
PV33100ii
|
PV33120ii
|
|
Capacité
|
10KVA
|
15KVA
|
20KVA
|
30KVA
|
40KVA
|
60KVA
|
80KVA
|
100KVA
|
120KVA
|
|
système
|
|
Sortie PF
|
0,8 (retard)
|
|
Efficacité de système (mode d'inverseur)
|
92% (charge de @100%) ; 90% @50%load ;
|
|
Efficacité de système (mode d'ECO)
|
98% (@100%load)
|
|
Courant maximum de fuite
|
100 (mA)
|
|
Moyenne des temps de bon fonctionnement
|
Au-dessus de 200,000hours
|
|
Contact sec
|
Norme : 3 types signal (BATTE. bas, mode de batterie, by-pass /failure) ;
Facultatif : contact 14 sec ; sortie : 12Vdc 80mA
|
|
Interface de communication
|
RS232 standard, facultatif : RS485/MODBUS
|
|
La température d'opération
|
0 | °C 40
|
|
Humidité
|
95 % (non-condensez)
|
|
Refroidissement
|
Air forcé (vitesse variant selon des pour cent de charge)
|
|
Altitude maximale
|
À moins de 1000m (chaque 100increase, diminution -1% de capacité), 4000m maximum
|
|
Bruit (DB)
|
52 | 58
|
|
Protection d'IP
(En 60529)
|
IP20
|
|
Manière d'entrée-sortie
|
/rear inférieur
|
|
Norme de sécurité
|
sécurité : GB4943, EN 50091-1 ; IEM : GB7260.2, GB/T 17626.2~5EMC, EN 50091-2
|
|
Physique
|
|
W *D*H (millimètre)
|
600*600*1280
|
800*800*1480
|
800*800*1800
|
|
Poids (kilogrammes)
|
195
|
210
|
220
|
305
|
340
|
500
|
600
|
800
|
950
|
|
Entrée à C.A.
|
|
Tension évaluée
|
Trifilaire 380/400/415VAC triphasé
|
|
Gamme de tension d'entrée
|
± 15 % - ± 25 % réglables)
|
|
Fréquence de taux
|
50 / 60 hertz d'automatique-sens
|
|
Plage de fréquence
|
50/60Hz+/-5Hz
|
|
Fonction douce de début d'entrée
|
0 - 100%, 10-300s (settable)
|
|
Facteur de puissance d'entrée
|
0,99 accessibles (plus le filtre harmonique)
|
|
Composant d'harmonique du courant d'entrée (THDi)
|
Boîte <5>
|
|
Courant d'entrée maximal [A]
|
18
|
27
|
36
|
54
|
72
|
108
|
144
|
180
|
216
|
|
La caractéristique de sortie du redresseur
|
|
Maintenez la tension (20°C)
|
Type 1 et 2 de batterie : V =435Vdc (2,266 x électriques)
|
|
Type 3 de batterie : V =424Vdc (2,21 x électriques)
|
|
Type 0 de batterie : la valeur de tension entre le type 1and 2,
Chaîne de réglementation de tension : V =400~460Vdc
|
|
Tension de charge (20°C)
|
Type 1 et 2 de batterie : V (%recharging<95>
|
|
Type 3 de batterie : V (%recharging<95>
|
|
Type 0 de batterie : la valeur de tension entre le type 1and 2,
Chaîne de réglementation de tension : V =400~460Vdc
|
|
La tension de charge la plus élevée
|
445V
|
|
L'exactitude de régulation de tension de sortie de chargeur
|
1%
|
|
Composant de tension d'ondulation de C.C
|
≤1%
|
|
Batterie
|
|
Numéro d'unité (tension évaluée)
|
384VDC (360-384v, sélectionnables)
|
|
Arrangements actuels de remplissage
|
0.1C (capacité de batterie)
|
|
La tension de fin de décharge de batterie
|
Type 1,2 et 3 de batterie : courant dérivé à vide, V min=346 [C.C de V]
|
|
Type 1,2 et 3 de batterie : capacité de =Ah de courant de sortie, V min=316 [V C.C]
|
|
Type 1,2 et 3 de batterie : capacité de >Ah de courant de sortie, V min=306 [V C.C]
|
|
Type 0 de batterie : prémonté les valeurs par défaut, V min=320 [C.C de V]
Gamme de réglementation : Minute =300~360 [C.C de V de V]
|
|
Sortie d'inverseur
|
|
Capacité évaluée [KVA]
|
10
|
15
|
20
|
30
|
40
|
60
|
80
|
100
|
120
|
|
Puissance évaluée [kilowatts]
|
8
|
12
|
16
|
24
|
32
|
48
|
64
|
80
|
96
|
|
Tension évaluée [V]
|
À quatre fils 380/400/415VAC triphasé
|
|
Actuel évalué [A]
|
12
|
18
|
24
|
36
|
48
|
72
|
96
|
120
|
144
|
|
Arrangement de tension de phase
|
200 | 244 V (tableau de commande)
|
|
Facteur maximal
|
3:1
|
|
Forme d'onde
|
Onde sinusoïdale
|
|
Déphasage de tension (degrés) charge équilibrée de 100%
|
± 1'
|
|
Déphasage de tension (degrés)
charge non équilibrée de 100%
|
± 2'
|
|
Différence de tension de phase charge d'équilibre de 100%
|
± 1 %
|
|
Différence de tension de phase charge non équilibrée de 100%
|
± 3 %
|
|
Contenu harmonique total (THD v) charge linéaire de 100%
|
<2> |
|
Contenu harmonique total (THD v) charge non linéaire de 100%
|
<5> |
|
Stabilité équilibrée de tension
|
± 1 %
|
|
Réponse passagère de tension
|
± 5 % dans 10ms
|
|
Fréquence évaluée
|
Mêmes que l'entrée
|
|
Stabilité de fréquence
|
Si asynchrone, ± 0.5 % ; synchronisation, ± 2 %
(peut être placé au ± 1~ 5 %, par l'opération de panneau)
|
|
Surcharge
|
600'/10'/1' (110/125/150% courant évalué)
|
|
Court-circuit 0.1s
|
Double entrée
|
|
Efficacité d'inverseur (charge 100%)
|
98%
|
|
By-pass
|
|
Capacité évaluée [KVA]
|
10
|
15
|
20
|
30
|
40
|
60
|
80
|
100
|
120
|
|
Tension évaluée [V]
|
À quatre fils 380/400/415VAC triphasé
|
|
Gamme de tension d'entrée
|
± 15 % (peut être ajusté du ± 10 % de panneau de commande, du ± 20%)
|
|
Fréquence évaluée [Hertz]
|
50 / 60
|
|
Plage de fréquence
|
± 2 % (peut être ajusté du ± 5 % de panneau de commande)
|
|
DESSUS » (mode d'Eco, le contact shunt à l'inverseur) temps de transfert « DE RÉSERVE
|
2~5ms
|
|
Temps de transfert d'inverseur/by-pass
|
<1ms> |
|
Surcharge
|
10'/1'/18" (150/175/200% courant évalué)
|
|
Configuration standard
|
Protection d'écoulement d'alimentation, by-pass indépendamment d'isolement
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2) table de paramètre des spécifications produit 160-400KVA :
|
Modèle
|
PV33160 II
|
PV33200 II
|
PV33250 II
|
PV33300 II
|
PV33350 II
|
PV33400 II
|
|
Capacité
|
160KVA
|
200KVA
|
250KVA
|
300KVA
|
350KVA
|
400KVA
|
|
impulsion 6
|
impulsion 12
|
impulsion 6
|
impulsion 12
|
impulsion 6
|
impulsion 12
|
impulsion 6
|
impulsion 12
|
impulsion 6
|
impulsion 12
|
impulsion 6
|
impulsion 12
|
|
Paramètre de système
|
|
Facteur de puissance de sortie
|
0,8 (retard)
|
|
Performance globale (modèle normal) Charge 100%
|
94%
|
|
Charge 50%
|
92%
|
|
Performance globale :
(Mode d'ECO) Charge 100%
|
98%
|
|
Courant maximum de fuite (mA)
|
100
|
|
Modèle économique de réserve
|
Fonctions standard
|
|
Temps moyen avant l'échec (moyennes des temps de bon fonctionnement)
|
Au-dessus de 200 000 heures
|
|
Signal de contact sec
|
Signal de commande de la norme trois (le bas de batterie, décharge de batterie, by-pass/panne) ;
Signal de la commande 14 facultatif ; sortie 12Vdc 80mA
|
|
L'ordinateur surveille le port
|
S232 standard, ODBUS facultatif
|
|
La température courante
|
0 | °C 40
|
|
Hygrométrie maximum
|
95 % (sans condensation)
|
|
Refroidissement
|
Ventilation forcée (vitesse de l'hélice changeant avec la charge)
|
|
Altitude maximum
|
maximum 4000m de la puissance évaluée de 1000m (100m en hausse 1% inférieur)
|
|
DB de bruit
|
54 | 62
|
|
Classe de protection
(En 60529)
|
IP20
|
|
Admission et débouché de la manière de fil
|
/rear inférieur
|
|
Norme de sécurité
|
Sécurité : GB4943, EN 50091-1 ; compatibilité électromagnétique : GB7260.2,
GB/T 17626.2~5EMC, EN 50091-2
|
|
Paramètre physique
|
|
Large (millimètres)
|
1100
|
1400
|
1100
|
1400
|
1400
|
1400
|
1400
|
1400
|
1600
|
1600
|
1600
|
1600
|
|
Deep*high (millimètres)
|
800*1800
|
1000*2000
|
1100*2000
|
|
Poids (kilogrammes)
|
1200
|
1550
|
1350
|
1750
|
1500
|
1950
|
1650
|
2150
|
1850
|
2400
|
2100
|
2700
|
|
Les caractéristiques de redresseur d'entrée
|
|
Tension évaluée
|
Trifilaire 380/400/415VAC triphasé
|
|
Chaîne de tension
|
± 15 % (± 25 % réglables)
|
|
Fréquence évaluée
|
50 / 60 hertz d'identification automatique
|
|
Plage de fréquence
|
45 | 65
|
|
Puissance d'entrée
fonction lente de début
|
Oui, 0 - 100%, peut être placé à 10-300 secondes
|
|
Cosφ de facteurs de puissance d'entrée
|
0,99 accessibles (plus le filtre harmonique)
|
|
Composant d'harmonique du courant d'entrée (THDi)
|
boîte<5>
|
|
Courant de Max.input [A]
|
250
|
315
|
400
|
500
|
550
|
630
|
|
La caractéristique de sortie du redresseur
|
|
Maintenez la tension (20°C)
|
Type 1 et 2 de batterie : V =435Vdc (2,266 x électriques)
|
Type 1 et 2 de batterie :
V =544Vdc (2,266 x électriques)
|
|
Type 3 de batterie : V =424Vdc (2,21 x électriques)
|
Type 3 de batterie :
V =530Vdc (2,21 x électriques)
|
|
Type 0 de batterie : la valeur de tension entre le type 1 et 2,
Chaîne de réglementation de tension : V =400~460Vdc
|
Type 0 de batterie : la valeur de tension entre le type 1 et 2, chaîne de réglementation de tension :
V =500~575Vdc
|
|
Tension de charge (20°C)
|
Type 1 et 2 de batterie : V (%recharging<95>
|
Type 1 et 2 de batterie : V (%recharging<95>
=557Vdc (2,32 x électriques)
|
|
Type 3 de batterie : V (%recharging<95>
|
Type 3 de batterie : V (%recharging<95>
=576Vdc (2,4 x électriques)
|
|
Type 0 de batterie : la valeur de tension entre le type 1 et 2,
Chaîne de réglementation de tension : V =400~460Vdc
|
Type 0 de batterie : la valeur de tension entre le type 1 et 2, chaîne de réglementation de tension :
V =500~575Vdc
|
|
La tension de charge la plus élevée
|
445V
|
556V
|
|
L'exactitude de régulation de tension de sortie de chargeur
|
1%
|
|
Composant de tension d'ondulation de C.C
|
≤1%
|
|
Batterie
|
|
Numéro d'unité (tension évaluée)
|
192 unités (384VDC)
|
240 unités (480VDC)
|
|
Arrangements actuels de remplissage
|
0,1 C (capacité de batterie)
|
|
La tension de fin de décharge de batterie
|
Type 1,2 et 3 de batterie : courant dérivé à vide,
Vmin=346 [C.C de V]
|
Type 1,2 et 3 de batterie : courant dérivé à vide, Vmin=433 [C.C de V]
|
|
Batterie type1,2 et 3 : capacité de =Ah de courant de sortie,
Vmin=316 [C.C de V]
|
Type 1,2 et 3 de batterie :
capacité de =Ah de courant de sortie,
Vmin=395 [C.C de V]
|
|
Type 1,2,3 de batterie : capacité de >Ah de courant de sortie,
Vmin=306 [C.C de V]
|
Type 1,2 et 3 de batterie :
capacité de >Ah de courant de sortie,
Vmin=383 [C.C de V]
|
|
Type 0 de batterie : prémonté les valeurs par défaut, gamme Vmin=320 [volts continu] de réglementation : Vmin =300~360V [C.C de V]
|
Type 0 de batterie : prémonté les valeurs par défaut, [C.C de V] gamme Vmin=400 de réglementation :
Vmin =375~450V [C.C de V]
|
|
Sortie d'inverseur
|
|
Capacité évaluée [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Puissance évaluée [kilowatts]
|
128
|
160
|
200
|
240
|
280
|
320
|
|
Tension évaluée [V]
|
À quatre fils 380/400/415VAC triphasé
|
|
Actuel évalué [A]
|
195
|
243
|
304
|
365
|
426
|
486
|
|
Arrangement de tension de phase
|
200 | 244 V (tableau de commande)
|
|
Facteur maximal
|
3:1
|
|
Forme d'onde
|
Onde sinusoïdale
|
|
Déphasage de tension (degrés) charge équilibrée de 100%
|
± 1'
|
|
Déphasage de tension (degrés)
charge non équilibrée de 100%
|
± 2'
|
|
Différence de tension de phase charge d'équilibre de 100%
|
± 1 %
|
|
Différence de tension de phase charge non équilibrée de 100%
|
± 3 %
|
|
Contenu harmonique total (THD v) charge linéaire de 100%
|
<2> |
|
Contenu harmonique total (THD v) charge non linéaire de 100%
|
<5> |
|
Stabilité équilibrée de tension
|
± 1 %
|
|
Réponse passagère de tension
|
± 5 % dans 10ms
|
|
Fréquence évaluée
|
Mêmes que l'entrée
|
|
Stabilité de fréquence
|
Si asynchrone, ± 0.5 % ; synchronisation, ± 2 %
peut être placé au ± 1~ 5 %, par l'opération de panneau)
|
|
Surcharge
|
600'/10'/1' (110/125/150% courant évalué)
|
|
Court-circuit 0.1s
|
Double entrée
|
|
Efficacité d'inverseur (charge 100%)
|
98%
|
|
By-pass
|
|
Capacité évaluée [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Tension évaluée [V]
|
À quatre fils 380/400/415VAC triphasé
|
|
Gamme de tension d'entrée
|
± 15 % (peut être ajusté du panel± 10 % de contrôle, du ± 20%)
|
|
Fréquence évaluée [Hertz]
|
50 / 60
|
|
Plage de fréquence
|
± 2 % (peut être ajusté du panel± 5 % de contrôle)
|
|
DESSUS » (mode économique, le contact shunt à l'inverseur) temps « DE RÉSERVE de conversion
|
2~5ms
|
|
Temps de transfert d'inverseur/by-pass
|
<1ms> |
|
Surcharge
|
10'/1'/18" (150/175/200% courant évalué)
|
|
Configuration standard
|
Protection d'écoulement d'alimentation, by-pass indépendamment d'isolement
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NOTE : 120VAC la grille d'alimentation 10-200kva sont disponible ;
Votre message doit contenir entre 20 et 3 000 caractères!
