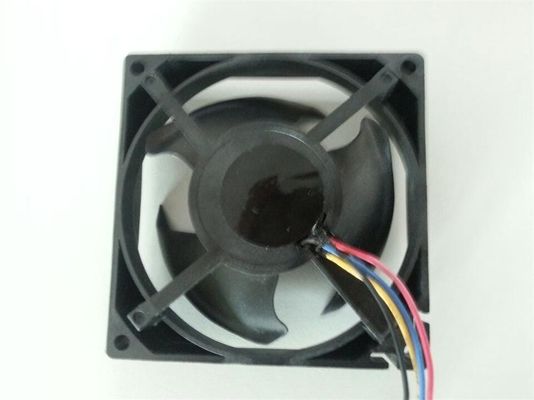

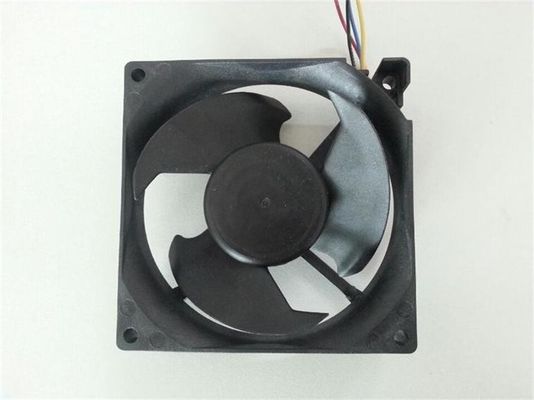

Ventilateur d'aérage industriel axial imperméable du ventilateur de C.C de la fan sans brosse 92mm/12V 24V 48V de C.C/C.C 92*92*32mm
Les fans axiales imperméables et anti-déflagrantes de C.C 92mm, espérance à faible bruit et de longue durée, sont très utilisées en technologie de l'information d'ordinateur, communications de réseau, aussi bien qu'équipement de production industrielle, matériel médical, appareils ménagers, etc.
Description :
Moteur axial imperméable de C.C de ●, fan sans brosse de C.C, fan axiale de C.C, fan de moteur de C.C, fan bon marché, fan portative, fan d'unité centrale de traitement, fan de caisse d'ordinateur, fan de PWM, ventilateur de FG,
● à grande vitesse, vitesse moyenne, à vitesse réduite
Vue en plastique de ● ou roue à aubes en aluminium moulée sous pression de vue et de plastique
lames du ● 3
de C.C 24V du ● 12V C.C C.C ou 48V
Roulement à billes de ● ou palier manchon ou incidence hydraulique
Fil de connexion de terminal ou de ●
Anti-déflagrants de ● ou à forte teneur en alcool imperméables sont peuvent être satisfaisants.
Note importante :
Courant évalué : Le courant évalué sera mesuré après 3 minutes de rotation de continuos à la tension évaluée.
Vitesse nominale : La vitesse nominale sera mesurée après 3 minutes de rotation de continuos à la tension évaluée
Tension de début : La tension qui peut commencer la fan pour fonctionner en commutant soudainement "ON"
Norme d'essai de chute : Laissez tomber une caisse d'emballage minimum dans une taille de 30 cm pour le mouvement en baisse libre de perpendiculaire sur la surface du plat en bois de 10 cm. Après essai, reliez toujours le fan à la puissance, le fan en fonctionnement le fonctionnement normal.
Caractéristiques :
A : ÉLÉM. ÉLECT.
La condition de fonctionnement standard est 25 le℃, 65%RH ambiant, sauf indication contraire.
|
|
Article
|
Spécifications
|
Condition d'essai
|
|
1
|
Tension évaluée
|
12V ±10%
|
Approvisionnement d'alimentation CC
|
|
2
|

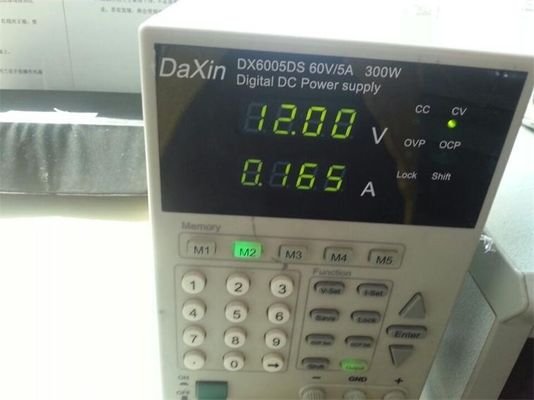

Courant évalué
|
0.18Amp ±10% (typique)
|
Approvisionnement d'alimentation CC À la tension évaluée
|
|
4
|
Puissance évaluée
|
2.16W
|
À la tension évaluée.
|
|
5
|
Tension commençante
|
6V (maximum)
|
Approvisionnement d'alimentation CC
|
|
7
|

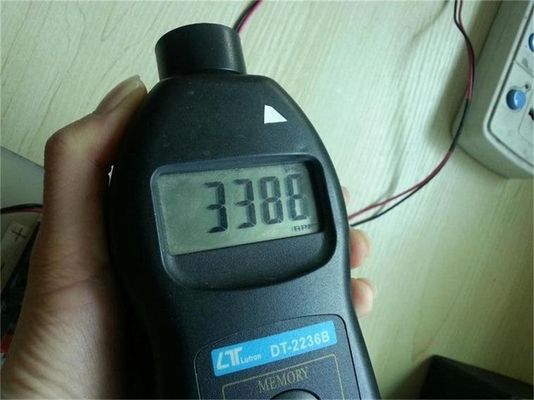

Vitesse
|
3350RPM ±10%
|
Mesuré à 5 minutes
après avoir commencé sous 25±5℃, 65±5%RH ambiant
|
|
8
|
Bruit acoustique
|
DB 34
|
Mesuré à la vitesse typique avec un microphone acoustique 1 mètre à partir de la prise de fan dans une chambre d'essai avec le niveau sonore de fond au-dessous de 18dB (A)
|
|
9
|
Pression statique
|
0,19 DANS H2O
|
Référez-vous au POINT 9 de DIAGRAMME de REPRÉSENTATION au flux d'air zéro.
|
|
10
|
Circulation d'air
|
44.0CFM
|
Référez-vous au POINT 9 de DIAGRAMME de REPRÉSENTATION à la pression statique nulle.
|
|
11
|
Direction de rotation
|
Compteur-en sens inverse des aiguilles d'une montre
|
Approvisionnement d'alimentation CC, Vu de la roue à aubes.
|
|
12
|
Catégorie imperméable
|
IP55
|
|
B. MATÉRIEL
Roue à aubes
|
PBT
|
Vue
|
PBT
|
Bobine
|
PBT UL94-V0
|
|
Fil de connexion
|
+ : RD rouge : Jaune
– : Bleu
|
24
UL 1007 AWG26
28
|
| |
|
|
C.MECHANICAL
|
Dimensions
|
L * W * H =92*92*32MM
|
|
Poids
|
130 grammes
|
|
Gamme de température de fonctionnement standard
|
-40 ℃ | ℃ 70
|
|
Température de stockage standard
|
-40 ℃ | ℃ 70
|
|
Système d'incidence
|
Roulement à billes (NMB)
|
DURÉE DE D.EXPECTED (MOYENNE DES TEMPS DE BON FONCTIONNEMENT)
À une condition de fonctionnement standard de -40~10℃, 65%RH ambiant
Roulement à billes : 80000 heures, opération continue sous -40~10℃ 65%RH
E. FIABILITÉ
|
|
Article
|
Spécifications
|
Condition d'essai
|
|
1
|
Essai verrouillé de rotor
|
Antidéflagrant et sans dommage
|
Rotor verrouillé pendant 72 heures avec la tension évaluée
|
|
2
|
Protection d'essai de tension inverse
|
Oui
|
Renversez avec la tension évaluée
|
|
3
|
Équilibrez l'essai
|
Aucun dépassement au delà du cercle dans 10 secondes
|
La fan fonctionne en cercle, mesuré par
rayon de fan plus 10mm
|
|
4
|
Essai de baisse
|
Toutes les caractéristiques spécifiques demeurent sans changement
|
Baisse D.U.T. (L'emballage standard) de la machine d'essai à 76cm ci-dessous. Angle de la personne une,
|
|
5
|
Essai de vibration
|
Toutes les caractéristiques spécifiques demeurent sans changement
|
Temp ambiant. : - ºC 40~10 avec la tension évaluée
Amplitude : 0.4-2.5 millimètre
Accélération : 14,7 S/m2
Fréquence : 10HZ-60HZ
Période rapide : 1 minute
10HZ-60HZ : 30 secondes
60HZ-10HZ : 30 secondes
Total : 10 cycles
|
|
6
|
Recyclage haut-bas de la température
|
Toutes les caractéristiques spécifiques demeurent sans changement
|
taux de groupe de 20 minutes +10ºC (1 heure)
, – ºC 40 (1 heure)
Total : 36 cycles avec la tension évaluée
|
|
7
|
À basse température. Stockage
|
Toutes les caractéristiques spécifiques demeurent sans changement
|
Examiné dans la condition standard ; après 500hrs, stockage du ºC -40, sans alimentation d'énergie.
|
|
8
|
À hautes températures. Stockage
|
Toutes les caractéristiques spécifiques demeurent sans changement
|
Examiné dans la condition standard ; après 500hrs, stockage de 80 ºC, sans alimentation d'énergie.
|
|
9
|
Résistance diélectrique
|
1mA maximum du courant de fuite
|
Entrez 500V (C.A.) pour 1 sec
entre l'avance (+/-) et le logement
|
F : DIAGRAMME D'ASSEMBLÉE
NOTE :
1. UL 1007 AWG#26 DE FIL DE CONNEXION
FIL ROUGE --------- (+)
FIL NOIR --------- (—)
FIL BLEU --------- (F00)
FIL JAUNE --------- (PWM)
2. Longueur de fil : 300mm+/-10MM
