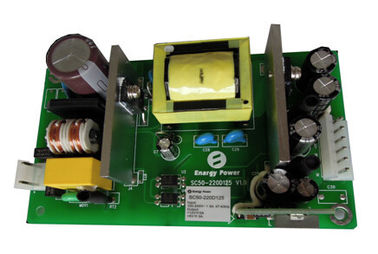

Production 12V5V SC50-220D125 des alimentations d'énergie d'AC-DC 50W
Fonctionnalités clé
Gamme d'entrée à C.A. : 90~264Vac
Doubles sorties : 12V/3.0A, 5V/3.0A
Rendement élevé : 85%
Ligne règlement : ≤±2%
Règlement de charge : ≤±2%
protection de court-circuit
Production au-dessus de la protection actuelle
Production au-dessus de la protection de tension
Naturel refroidissez
RoHS conforme
Estimation flamme-retardée par UL94V-0
Aperçu de produit
Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée évaluée |
100 |
220 |
240 |
VCA |
|
Gamme de tension d'entrée à C.A. |
90 |
|
264 |
VCA |
|
Fréquence évaluée d'entrée à C.A. |
|
50/60 |
|
Hertz |
|
Plage de fréquence d'entrée à C.A. |
47 |
|
63 |
Hertz |
|
Courant d'entrée maximal |
|
|
1,5 |
A |
Tension d'entrée minimale, chargement complet |
Courant d'irruption d'entrée |
|
|
60 |
A |
240Vac, 25℃, premier début |
Efficacité |
85 |
|
|
% |
220Vac, chargement complet |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Gamme de tension de production |
5V |
4,90 |
5,00 |
5,10 |
Volts continu |
|
12V |
11,76 |
12,00 |
12,24 |
Volts continu |
|
|
Gamme de courant de sortie |
5V |
0 |
|
3,0 |
A |
|
12V |
0 |
|
3,0 |
A |
|
|
Ligne règlement |
|
|
±2 |
% |
|
|
Règlement de charge |
|
|
±2 |
% |
|
|
Ondulation et bruit |
5V |
|
|
100 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
12V |
|
|
150 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
|
Réponse dynamique |
Déviation |
|
|
±5 |
% |
25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 0.1A/us |
Temps de stabilisation |
|
|
400 |
nous |
Au nom à moins de 1% Vout. |
|
Temps de montée d'ouverture |
|
|
50 |
Mme |
Chargement complet, 10%~90% Vout |
|
Overshoot de tension de production |
|
|
±5 |
% |
|
|
Capacité de production |
|
|
2200 |
μF |
|
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Production au-dessus de la protection de tension |
13 |
|
16 |
Volts continu |
Verrou |
Production au-dessus de la protection de charge |
5,0 |
|
7,0 |
A |
Hoquet |
Protection de court-circuit |
|
|
10 |
mΩ |
Hoquet |
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Moyenne des temps de bon fonctionnement |
250 |
|
|
KHrs |
Entrée évaluée, chargement complet, 25℃ |
Poids |
|
|
180 |
g |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
0 |
|
+70 |
℃ |
|
Température de stockage |
-20 |
|
+85 |
℃ |
|
Hygrométrie |
20 |
|
90 |
%RH |
|
Humidité de stockage |
10 |
|
95 |
%RH |
|
Altitude |
|
|
3000 |
m |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
4000 |
|
|
VCA |
10mA/1min, aucun courber et panne |
Entrée à la terre |
1500 |
|
|
VCA |
||
Production à la terre |
500 |
|
|
VCA |
10mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
10 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Caractéristiques d'EMC
Article |
Normes |
Conditions |
Notes |
|
CE |
EN55011 IEC60601-1-2 |
Classe B |
Passez le test de système |
|
RE |
EN55011 IEC60601-1-2 |
Classe B |
Passez le test de système |
|
Harmonique |
EN61000-3-2 |
Besoins en équipements de la classe A |
Critère de B |
|
Fluctuations et clignotement de tension |
EN61000-3-3 |
Besoins en équipements de la classe A |
Critère de B |
|
Montée subite |
EN61000-4-5 |
Mode différentiel ±1KV, mode±2KV commun |
Critère de B |
|
IMMERSION |
EN61000-4-11 EN55024 |
Immersion de tension à 0%Ut, 10ms |
Critère de B, essai à la phase 0, 90, 180 et 270 |
|
|
||||
Immersion de tension à 40%Ut, 20ms |
||||
Immersion de tension à 70%Ut, 50ms |
||||
ESD |
Décharge d'air |
EN61000-4-2 |
±8KV |
Critère de B |
Décharge de contact |
EN61000-4-2 |
±4KV |
Critère de B |
Notes :
Critère d'A : Représentation normale pendant et après l'essai.
Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.
Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.
Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.
L'information physique
Contour mécanique
Length×width×heigth : 127.0×76.0×37.0 (millimètre), 5×2.99×1.46 (dedans),
Désignations de connecteur
Article |
Non. |
Fonction |
J1 |
1 |
L entrée |
2 |
OR |
|
3 |
Entrée de N |
|
J3 |
1 |
12V vout+ |
2 |
5V vout+ |
|
3 |
5V vout+ |
|
4 |
Vout- |
|
5 |
Vout- |
|
6 |
OR |
Notes :
Sous-sollicitation de la courbe du module quand température ambiante au-dessus de 50℃
