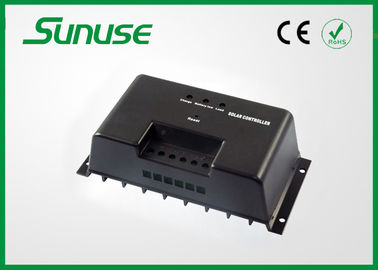

12v 10A contrôleur de charge de panneau solaire de mppt de 10 ampères avec la protection de surcharge

12v fabricant solaire de contrôleur de charge de mppt de 10 ampères pour le système d'éclairage solaire

Détail rapide :

contrôleur solaire de charge de 10a MPPT avec l'indicateur de LED
Power Point intelligent et maximum dépistant la fonction
multi-protégez la fonction

1. Surchargez la protection
2. Mettez en court-circuit-vous la protection
3. Surcharge de la protection
4. Protection inverse de batterie

Spécifications :

Modèle	MPPT-10	MPPT-30
Tension évaluée	C.C : 2V/24V/48V
Courant maximum	10A	15A, 20A, 30A
Aucune perte de charge	≤45mA/12V/24V ≤30mA/48V
Chute de tension	≤300mV
Tension maximum de panneau solaire	23V/12V, ×2/24V, ×4/48V
Pleine coupe de charge	14V/12V, ×2/24V, ×4/48V (25°C)
Coupe de basse tension	10.5V/12V, ×2/24V, ×4/48V
Tension rebranchée	12.6V/12V, ×2/24V, ×4/48V
Compensation de température	-3mV/cell.°C
Efficacité	95%-97%
Région de fil	² du 2h du matin 1~
Courant électrique utilisant l'efficacité	Peut augmenter 10~30%
Poids net	0.55Kg	0.65Kg
Dimension	188×93×55mm	188×118×55mm

Le contrôleur solaire de charge forme un composant essentiel de pratiquement tous les systèmes d'alimentation solaire qui utilisent des batteries. Le contrôleur de charge est employé pour régler découler actuel des panneaux solaires dans les batteries. Ces contrôleurs solaires empêchent la batterie des dommages provoqués par surcharge et déconnectent la batterie en cas de décharge grave par la fermeture des charges. Des contrôleurs solaires de la charge de Photovoltech facile sont particulièrement conçus pour améliorer les performances de batterie et pour augmenter la vie.

Fonctionnalités clé :

• Un contrôleur de rendement optimum pour système de remplissage solaire rural/urbain
• Contrôleur de charge de puissance faible et chargeur solaire de PWM dans une unité simple
• Solution parfaite pour des conditions urbaines et rurales
• Maintient la batterie saine pour une plus longue période
• Utilisation optima d'énergie solaire
• Opération facultative d'aube/crépuscule avec la minuterie
• Disposition pour la compensation de température
• Bas picovolte à la baisse de batterie
• Installation facile
• Manipulation simple

Introduction de technologie de MPPT :

MPPT signifie le cheminement maximum de point de puissance. Il fait fonctionner les panneaux solaires au point maximum (point d'ext. B) à l'aide de technologie de conversion de puissance. l'eMPPT est le nouveau contrôleur de charge recherché et développé par notre société, et il emploie le MCU pour dépister le point de puissance maximum des panneaux solaires intelligemment pour développer plus de puissance des panneaux solaires.

Protection contre de divers paramètres :

• Polarité solaire d'inverse de /battery.
• Batterie actuelle inverse d'écoulement à la rangée solaire pendant la nuit
• Au-dessus du courant et du court-circuit de remplissage.
• Production au-dessus de tension
• La température excessive du radiateur

(1) maximum Power Point dépistant la technologie

Le contrôleur emploie le circuit de conversion de mâle et la technologie de MCU pour dépister le point de puissance maximum pour mettre en application le maximum de puissance de sortie des panneaux solaires dans l'intensité et la température différentes d'illumination. L'algorithme de MPPT augmente l'efficacité de votre système de picovolte et diminue la quantité de panneaux solaires.

(2) contrôle à plusieurs étages de charge

La tension de charge commençante de la batterie est différente, le contrôleur emploiera les différentes stratégies de remplissage pour mener le processus de remplissage. Quand commencer la tension de charge de la batterie est inférieur que 12.4V (pour batterie 12V), batterie passera par trois étapes comme remplissage en vrac, d'absorption et de flotteur. Quand commencer la tension de charge de la batterie est plus haut que 12.4V (pour batterie 12V), batterie passera par deux étapes comme volume et flottera le remplissage.

(3) tension de charge à température compensée

(4) contrôle de décharge

(5) protection contre la batterie reliée par inverse

(6) protection contre les modules solaires reliés par inverse

(7) protection actuelle inverse

(8) au-dessus de la protection de la température

(9) picovolte au-dessus de la protection de tension

(10) Actuel-limité pour le courant de remplissage excessif

(11) Protection de surcharge de production de charge

Avertissement :
Avant de se relier au panneau solaire, reliez svp le contrôleur à la batterie ; n'employez pas la puissance d'approvisionnement de panneau solaire
aux charges directement.

Notes :
N'employez pas la lumière artificielle pour charger le panneau solaire (la lumière artificielle est trop faible pour charger)
La source d'alimentation CC Pour remplacer le panneau solaire causera des problèmes au contrôleur.
Choisissez le fil approprié qui le diamètre ne devrait pas être trop petit, se rapportent svp au paramètre.
