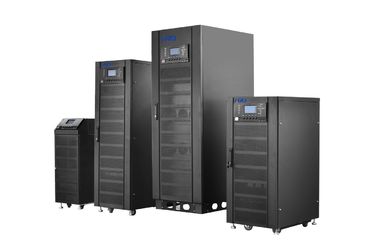

Verdissez 3 la phase UPS en ligne 10KVA à 80KVA, double conversion UPS

3 phase verte UPS en ligne 10KVA à 80KVA, double conversion UPS



À haute fréquence en ligne UPS 3/3phase 10-80kva, 380/400/415Vac de série de POWERWELL

(10-40kva, 200/208/220Vac 3-3phase, disponible transformerless)

La phase 10-80kva de la série 3 de Powerwell est une alimentation d'énergie non interruptible à extrémité élevé, qui a adopté le monde technologie électrique et électronique principale à augmenter l'interprétation et la grande vitesse élevée superbe de la fiabilité (MTBT>200,000h) .3nos DSPs avec la commande numérique réalisée entièrement pour assurer plus de haute qualité de l'alimentation d'énergie. Étant parents au facteur de puissance d'entrée 1,0 et à l'avance moins de 2% THDi ces vert et économie d'énergie d'UPS. Il offre également la conception d'humanisation : complètement d'accès principal de la capacité de service, écran tactile convivial.





Applications parfaites :



Internet Servor, Data Center moyen, système de réseau d'échelle moyenne/centre de calcul, banque et valeurs, groupe de serveur d'affaires, bureautique d'échelle moyenne, équipement de précision, etc.





DÉTAILS RAPIDES :



Contrôle de DSP et excellentes propriétés électriques

Facteur élevé de puissance d'entrée, vert et économiseur d'énergie

Sortie PF0.9, capacité forte de charge

Redresseur et inverseur d'IGBT

Conception modulaire semblable,

Plein accès frontal de composants

Gestion de batterie d'ABM

Écran tactile 5 pouces





Caractéristiques de détail : technologie complète de commande numérique



La commande entièrement numérique avec deux DSPs, tous les sous-systèmes sont numérique commande comprenant le redresseur d'IGBT, inverseur, chargeur, déperditeur.





Excellentes propriétés électriques



Le véritable double struction en ligne de conversion offre la protection de puissance sûre et efficace pour différentes charges, avec la capacité de charge forte de sortie





Facteur élevé de puissance d'entrée, vert et économiseur d'énergie



Entrée avec PFC et entrée PF d'UPS entier jusqu'à 0,99





Double source d'entrée à C.A. défendable



C.A. permis et dévier la source distincte à C.A. d'entrée





Adaptabilité environnementale forte





Grandes tension d'entrée et plage de fréquence, adaptation à toutes sortes de grille d'alimentation

et environnement géographique





Mesures complètes de protection





Protection de montée subite, protection de court-circuit, et toute autre protection pour assurer la fiabilité du système d'UPS

IGBT et thyristor adoptent le module d'alimentation avancé d'EUPEC ;

L'adoption de la technologie de pointe (IGBT conduisant l'arrêt doux de technologie, de surintensité d'IGBT, la protection de VCE) améliore fortement la fiabilité et la sécurité de l'inverseur.





Conception modulaire semblable



Chaque conseil principal de phase sont conçus comme le support pour se réunir et entretien faciles

Conception embrochable de paquet incorporé de batterie pour l'usage facile





Gestion intelligente de batterie (ABM)



Adoptant la gestion intelligente de batterie, durée de vie de élargissement de batterie extrêmement

Chargeur de remplissage à trois étages de processus d'intervalle intelligent (actuel constant, constant tension, remplissage de flotteur et coupés, quand diminution de tension de batterie à un niveau plus bas, aux reprises de chargeur à travailler)

Compensation de température automatique, (-0,11% par °C), pour prolonger extrêmement la vie de batterie de 30% et réduire au minimum le travail de maintien ;

Statut de détection en ligne de batterie

Le courant maximum de chargement de batterie peut placer par des utilisateurs selon les caractéristiques de batterie, pour éviter n'importe quels dommages provoqués par le grand courant de remplissage ;

Temps de secours affiché sur l'écran d'affichage à cristaux liquides

Batterie d'autotest périodique, détectant les problèmes de batterie opportuns

Avec la connexion inverse de batterie, au-dessus de la tension/de protection actuelle, pour protéger la batterie





Démarrage à froid et fonction de début à C.A.



Commencez directement UPS par la batterie ou commencez UPS par des canalisations seulement.





Réseau supérieur surveillant des capacités





Port de communication (RS232, RS485, contact sec et ainsi de suite) se reliant à l'ordinateur, carte de SNMP facultative,





conception de Facile-entretien



a) Adopte la pleine conception avant d'entretien, réduisant les restrictions

l'espace d'installation, et à la sauvegarde de l'espace du centre de calcul

entretien de classe de conception modulaire de b), commode et facile de site

c) Avec le manuel maintenez le by-pass

remplacement de batterie de d) sans perturber le fonctionnement d'UPS

e) Les disques historiques recherchent la fonction, événements vers le haut des articles to1,000





Interface amicale avec le grand affichage à cristaux liquides avec l'affichage multi de langue (7 langues)



Grand affichage d'affichage à cristaux liquides et indication de statut de LED ; Affichage abondant de l'information d'UPS

L'anglais, Espagnols, portugais, russes





Spécifications techniques :



Modèle	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
Puissance de évaluation	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
Le C.A. a entré
Tension évaluée	190/208/220Vac ou 380/400/415Vac (ligne de la ligne)
Connexion d'entrée	Quatre fils triphasés
Facteur de puissance	Au-dessus de 0,99
THDi	Moins 3%
Chaîne de tension	150-270Vac ou 280-480Vac (tension secteur)
Fréquence	40-70Hz
By-pass	150-270Vac ou 280-480Vac (ligne de la ligne) +/- 15%
Sortie
Facteur de puissance	0,9 (retard)
précision de tension	190/208/220Vac ou 380/400/415Vac±0.5%
Dynamique coupure de tension	Moins 5% (étape de charge de 0~100%)
THDU	THD moins de 0,6% (charge linéaire), 3% (charge non linéaire)
Fréquence cheminement de la gamme	50/60Hz±3Hz
Sortie Précision de fréquence	±0.05% (mode de batterie), ±3hz (mode ligne)
déplacement de phase	120±0.5° (charge d'équilibre ou de déséquilibre)
Fréquence cheminement du taux	Moins 1Hz/s
Capacité de surcharge	opération de long temps de 105% ; 105%
	Au-dessus de 150%, transfert à dévier après 200ms
Surcharge de by-pass	Opération de long temps de Below125% 125%
Système
Efficacité de système	Au-dessus de 92% (ligne et mode de batterie) ; mode de 98% (ECO)
Affichage	Écran tactile LCD+LED
EMC	IEC62040-2
	IEC61000-4-2 (ESD)
	IEC61000-4-3 (RS)
	IEC6100-4-4 (EFT)
	IEC6100-4-5 (montée subite)
Bruit (1m)	50- 60dB
Résistance isolante	Au-dessus de 2M (500VDC)
Intensité isolante	(entrée, sortie au PE) 2820Vdc, inférieur actuel de fuite à 3.5mA, aucune étincelle de rupture dans 1min
Protection de montée subite	Répondez à l'exigence d'IEC60664-1class, supportez la montée subite de 1.2/50us+8/20us plus haut que 6KV/3KA
Classe d'IP	IP20
Configuration de batterie
Installation (C.C)	+192/216/240Vdc, - 192/216/240Vdc
Type de batterie	Entretien libre d'acide de plomb (batterie ou Ni-Cd de gel)
De longue durée	Batterie à être externe relié
Batterie incorporée	36pcs *7ah	36pcs *7ah	36pcs *9ah	72PCS*7ah	72pcs*9ah	*******
Connexion	Jonction de câble inférieure dans l'avant
Chargeur	Capacité de puissance de 20% (réglable)
Physique
Dimension d'unité (De longue durée)	390*850*977MM (W*D*H)			500×717×1150 MILLIMÈTRE (W*D*H)		720×900×1450 MILLIMÈTRE (W*D*H)
Dimension d'unité (Batterie incorporée.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
Poids (kilogrammes) (De longue durée)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
Poids (kilogrammes) (Batterie incorporée.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10kva et 15kva : 36pcs incorporé 7ah 20kva : 36pcs incorporé 9ah			(72pcs 7ah)	(72pcs 9ah)

Note : Pour 110/120/127Vac, 10-40kva disponible.
