Détails sur le produit:
Conditions de paiement et expédition:
|
marque: | KRIPAL | gamme actuelle: | 9A, 12A, 18A, 22A |
---|---|---|---|
Poteaux: | 3P | auxiliaire: | 1NO+1NC |
Contacts: | 85% AgCdo | Bobine: | AC/DC |
Surligner: | contacteur de pompe à chaleur,contacteur défini de but |

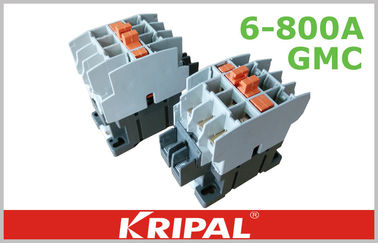

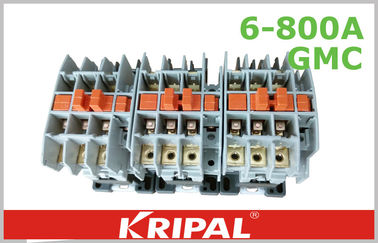

Commutateur magnétique UKC (D) 1-9A, 12A, 18A, accessoires facultatifs de contacteur de GMC AC/DC de 22A 220V~690V 1NO 1NC
Description :
Les contacteurs magnétiques à C.A. /DC de série de GMC conviennent pour l'usage dans les circuits jusqu'à C.A. évalué 50/60HZ, courant évalué de la tension 660V jusqu'à 800A, pour faire, rupture, commençant fréquemment et le contrôle du moteur à courant alternatif et de lui Peut être combiné avec les contacts auxiliaires, l'unité de verrouillage mécanique, le condensateur de changement et etc. Avec le relais thermique, il est combiné dans le démarreur électromagnétique. Le contacteur est produit selon IEC947-2, VDE0660 et BS5452.
Sans couverture :
Avec la couverture
Accessoires facultatifs :
Caractéristiques
1. La couverture pour empêcher le choc électrique sur le dessus du contacteur d'ac/dc.
2. Le contacteur à C.A. peut être relié directement sans d'autres garnitures
3. Installé par des vis ou sur les 35mm DIN clôturez directement
Caractéristiques :
Type | Devoir AC3 | Temps de la vie (x 104) | Contact aux. | ||||
200~240V | 380~440V | 500~550V | 690V | Élém. élect. | Mécanique | ||
UKC1-9 | 2.5kW 11A | 5kW 9A | 4kW 7A | 4kW 5A | 250 | 2500 | 1NO1NC |
UKC1-12 | 3.5kW 13A | 5.5kW 12A | 7.5kW 12A | 7.5kW 9A | 250 | 2500 | |
UKC1-18 | 4.5kW 18A | 7.5kW 18A | 7.5kW 13A | 7.5kW 9A | 250 | 2500 | |
UKC1-22 | 5.5kW 22A | 11kW 22A | 15kW 22A | 15kW 18A | 250 |
2500 |
Tension de bobine (C.A.) :
50Hz : 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz : 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Tension de bobine (C.C) :
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
Le contacteur d'AC/DC a quatre composantes principales :
(1) le système électromagnétique, y compris la bobine d'attraction, un noyau de fer mobile et le noyau de fer statique ;
(2) le système de contact, comportant trois contacts principaux et des deux normalement ouverts, le contact deux normalement fermé auxiliaire, lui et le noyau de fer mobile est relié ensemble sont liés les uns avec les autres ;
(3) arc s'éteignant le dispositif de la grande capacité, contacteur général à C.A. avec l'arc s'éteignant le dispositif, afin de découper rapidement l'arc, de brûler le contact principal ;
(4) enveloppe d'isolation et accessoires, toutes sortes de ressort, un mécanisme de transmission, un anneau de court-circuit, colonne de câblage.
Catégories d'utilisation du CEI
L'estimation actuelle du contacteur d'AC/DC dépend de la catégorie d'utilisation. Des catégories du CEI d'exemple dans la norme 60947 sont décrites comme :
Charges non inductrices ou légèrement inductives d'AC-1 -, fours à résistance
AC-2 - commencer des moteurs de bague coulissante : commencer, commutation-
AC-3 - commencer des moteurs et de la commutation- d'écureuil-cage seulement après le moteur est jusqu'à la vitesse. (Faites le rotor verrouillé ampères (LRA), le chargement complet ampères (FLA) de coupure)
AC-4 - commencer de l'écureuil-cage circule en voiture avec avancer petit à petit et brancher le devoir. De début et de fin rapide. (Faites et cassez LRA)
Conditions de travail normales et états d'installation
1. L'environnement aérien environnant est de -5 à +50 degrés de Celsius.
2. L'altitude ne dépasse pas 2000m.
3. L'inclinaison avec la verticale n'est pas plus de 5 degrés.
4. Le degré de pollution de sites d'installation est le niveau 3.
5. La catégorie d'installation est classe II.
6. Aucun espace de secousse et choc et vibration significatifs.
Les produits principaux de KRIPAL :
Commutateur rotatoire d'isolant, prise imperméable de commutateur, prise industrielle de prise, commutateur de niveau de flotteur de câble, boîte de jonction terminale, inverseur photovoltaïque solaire, contacteur à C.A. de disjoncteur, relais thermique de surcharge, boîte industrielle de distribution d'énergie et etc.
