Détails sur le produit:
Conditions de paiement et expédition:
|
Tension d'entrée: | C.A. 3PH 380V (- 15%) | 440V (+10%) | Fréquence d'entrée: | 47~63Hz |
---|---|---|---|
Tension de sortie: | tension d'entrée 0~ | Fréquence de sortie: | 0~400Hz |
Mode de contrôle: | SVPWM, contrôle de vecteur sensorless | Exactitude de contrôle de vitesse: | ± 0,2% (contrôle de vecteur sensorless) |
Capacité de surcharge: | 150% du courant évalué : 1 minute ; 180% du courant évalué : 10 secondes ; 200% du courant évalué : | ||
Surligner: | inverseur de pompe à eau,inverseur d'alimentation d'énergie |

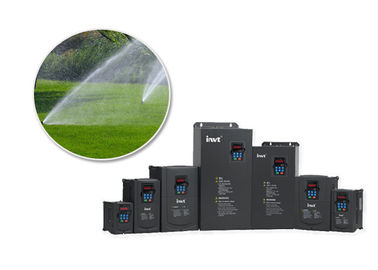

Les séries Goodrive200 pompent l'inverseur INVT, contrôle de l'inverseur 3PH SVPWM à C.A.
Description
L'inverseur de pompe de Goodrive200 INVT adopte la plate-forme de système de contrôle de DSP et emploie la technologie vectorisée de contrôle de V/F. Compatible avec beaucoup de types de méthodes de protection. Peut être employée avec les moteurs asynchrones, la fourniture de l'excellente représentation motrice. Toutes la conception de conduit d'air du produit, la configuration matériel, et de logiciel les capacités améliorent considérablement la facilité d'utilisation de client et la disponibilité environnementale.
Caractéristiques
Fonction |
Spécifications |
|
Entrée |
Chaîne de tension d'entrée |
C.A. 3PH 380V (- 15%) ~440V (+10%) |
Plage de fréquence d'entrée |
gamme permise par 50Hz/60Hz : 47~63Hz |
|
Production |
Chaîne de tension de production |
tension d'entrée 0~ |
Plage de fréquence de production |
0~400Hz ; |
|
Caractéristique de contrôle technique |
Mode de contrôle |
SVPWM |
Type de moteur |
Moteur asynchrone |
|
Vitesse-ajustement du rapport |
Moteur asynchrone : 1:100 |
|
Commencer le couple |
Moteur asynchrone : 0.5Hz/150% |
|
Capacité de surcharge |
Type de G : 150% du courant évalué : 1 minute ; Type de P : 120% du courant évalué : 60 secondes |
|
Caractéristique courante de contrôle
|
Arrangement de fréquence |
Arrangement de Digital, arrangement analogue, arrangement de fréquence d'impulsion, arrangement courant de vitesse multipas, arrangement simple de PLC, arrangement de PID, arrangement de communication de MODBUS Réalisez le décalage entre la combinaison d'ensemble et placez le canal. |
Ajustement automatique de tension de la tension |
Gardez une tension stable automatiquement quand la tension de grille flotte |
|
Censurez la protection |
Fournissez plus de 30 fonctions de protection de défaut : surintensité, surtension, sousvoltage, surchauffe, échec et surcharge de phase, etc., |
|
Cheminement de vitesse |
Remettez en marche le moteur tournant sans à-coup |
|
Interface périphérique
|
Terminal entrée analogique résolution |
≤10mV |
Commutateur terminal résolution d'entrée |
≤ 2ms |
|
Entrée analogique |
canal 2 (AI1, AI2) 0~10V/0~20mA et 1 canal (AI3) - 10~10V |
|
Sortie analogique |
2 canaux (AO1, AO2) 0~20mA |
|
Entrée de Digital |
8 entrées communes de canaux, la fréquence maximale : 1kHz, 1 entrée à grande vitesse de canal, la fréquence maximale : 50kHz |
|
Sortie numérique |
1 production d'impulsion à grande vitesse de canal, la fréquence maximale : 50kHz ; 1 production de collecteur ouvert de terminal du canal Y |
|
Production de relais |
2 sorties programmables de relais de canaux RO1A AUCUN, RO1B OR, terminal de terrain communal de RO1C RO2A AUCUN, RO2B OR, terminal de terrain communal de RO2C Capacité de contacteur : 3A/AC250V, 1A/DC30V |
|
D'autres |
Méthode montable |
Mur, bride et plancher montables |
La température de l'environnement courant |
-10~50°C, sous-sollicitent above40°C |
|
Protecteur |
IP20 |
|
Refroidissement |
Refroidissement par l'air |
|
Unité de frein |
Élément freinant pour au-dessous de 30G/37P (30G/37P y compris), unité de freinage externe pour d'autres |
|
Résistance de freinage |
Facultatif |
|
Filtre d'EMC |
Filtre C3 intégré : répondez à l'exigence de degré d'IEC61800-3 C3 Filtre externe : répondez à l'exigence de degré d'IEC61800-3 C2 |
Caractéristiques
1, utilisations de produit rivetant la conception de structure. Filtre C3 intégré (standard). La représentation d'EMC est bien plus exceptionnelle, augmente son sérieux pour répondre à l'exigence de l'adaptabilité électromagnétique d'environnement.
2, produit peuvent réaliser un moteur plus précis autoturning et fournir l'excellente représentation d'entraînement de moteur.
3, la conception de produits suit strictement des normes nationales du CEI et a passé l'essai de certification de la CE de l'autorité internationale TÜV SÜD.
4,1.5 – unité de frein intégrée de l'inverseur 30KW. Le clavier numérique standard de série entière soutient la fonction de copie de paramètres.
La plaque à bornes de Plugable rend commode pour le remplacement et l'entretien pour les utilisateurs.
5, structure de livre avec la conception indépendante de conduit d'air. Support de mur de soutiens, support de bride, support de plancher, fournissant le client une installation plus fiable et plus économique.
6, barre omnibus courant continu de supports produits et approvisionnement communs de puissance d'entrée de C.C de soutiens. Peuvent fournir le C.C le freinage, le freinage dynamique, et les méthodes de freinage de flux. Et inclut beaucoup de fonctions telles qu'un approvisionnement en eau simple et un arrêt non- instantané de panne de courant.
