Double à haute fréquence 208Vac UPS en ligne de la conversion 3phase 10kva entre phases



Double à haute fréquence 208Vac UPS en ligne de la conversion 3phase 10kva entre phases





Introduction :



Double à haute fréquence 208Vac UPS en ligne de la conversion 3phase 10kva entre phases

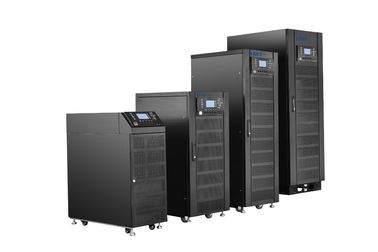

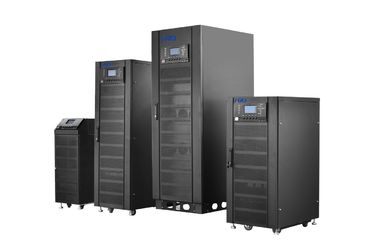

La phase 10-80kva de la série 3 de Powerwell (Amérique) est une alimentation d'énergie non interruptible à extrémité élevé, qui a adopté le monde menant élém. élect. et la technologie électronique pour augmenter l'interprétation et la fiabilité élevée superbe (MTBT>200,000h) .3nos DSPs à grande vitesse avec la commande numérique réalisée assurent entièrement plus de haute qualité de l'alimentation et de l'UPS d'énergie reliabitly. Étant parents au facteur de puissance d'entrée 1,0 et à l'avance moins de 2% THDi ces vert et économie d'énergie d'UPS. Il offre également la conception d'humanisation : complètement d'accès principal de la capacité de service, écran tactile convivial.



Applications parfaites :



Internet Servor, Data Center moyen, système de réseau d'échelle moyenne/centre de calcul, banque et valeurs, groupe de serveur d'affaires, bureautique d'échelle moyenne, équipement de précision, etc.



Caractéristiques : accomplissez la technologie de commande numérique



La commande entièrement numérique avec deux DSPs, tous les sous-systèmes sont commande numérique comprenant le redresseur d'IGBT, inverseur, chargeur, déperditeur.



Excellentes propriétés électriques



La véritable double instruction en ligne de conversion offre la protection de puissance sûre et efficace pour différentes charges, avec la capacité de charge forte de sortie ;



Facteur, vert et économie d'énergie élevés de puissance d'entrée



Entrez l'extrémité avec PFC et entrez le PF d'UPS entier jusqu'à 0,999 ;



Conjuguent la source d'entrée à C.A. défendable



C.A. et by-pass permis 2 ont entré la source à C.A.



Adaptabilité environnementale forte



Grandes tension d'entrée et plage de fréquence, adaptation à toutes sortes de climatique

et environnement géographique ;



Mesures complètes de protection



 Augmentez la protection, la protection de court-circuit, et toute autre protection pour assurer le sérieux d'UPS ;

IGBT et thyristor adopte le module d'alimentation avancé d'EUPEC ;

L'adoption de la technologie de pointe (IGBT conduisant l'arrêt doux de technologie, de surintensité d'IGBT) améliore la fiabilité et la sécurité de l'inverseur.



Conception modulaire semblable



Chaque conseil principal de phase sont conçus comme le support pour se réunir et entretien faciles

Conception embrochable de paquet incorporé de batterie pour l'usage facile



Gestion intelligente de batterie (ABM)



Adoption de la gestion intelligente de batterie :

Chargeur intelligent : chargeur de remplissage à trois étages de processus d'intervalle (actuel constant, constant tension, remplissage de flotteur et coupent, quand la diminution de tension de batterie à un niveau plus bas, chargeur se remet en marche pour fonctionner)

Temps de secours affiché sur l'écran d'affichage à cristaux liquides

Compensation de température de batterie

Statut de détection en ligne de batterie,

Le courant maximum de chargement de batterie peut placer par des utilisateurs selon les caractéristiques de batterie, pour éviter n'importe quels dommages provoqués par le grand courant de remplissage ;

Batterie d'autotest périodique, détectant les problèmes de batterie opportuns ;

Avec la connexion inverse de batterie, au-dessus de la tension/de protection actuelle, pour protéger la batterie ;



Démarrage à froid et fonction de début à C.A.



Commencez directement UPS par la batterie ou commencez UPS par des canalisations seulement.



Capacités supérieures de surveillance de réseau



Port de communication (RS232, USB, et ainsi de suite) se reliant à l'ordinateur, carte de SNMP facultative,



conception de Facile-entretien



a) Adopte la pleine conception avant d'entretien, réduisant les restrictions

l'espace d'installation, et à la sauvegarde de l'espace du centre de calcul ;

entretien de classe de conception modulaire de b), commode et facile de site ;

c) Avec le manuel maintenez le by-pass,

remplacement de batterie de d) sans perturber le fonctionnement d'UPS ;

e) Les disques historiques recherchent la fonction, événements vers le haut des articles to1,000 ;



Interface amicale avec le grand affichage à cristaux liquides



 Grand affichage d'affichage à cristaux liquides et indication de statut de LED ; Affichage abondant de l'information d'UPS ;



Spécifications techniques :

Modèle	PWA3310XL	PWA3310XS	PWA3320XL	PWA3320XS		PWA3330XL		PWA3330XS
Entrée de canalisations
Tension d'entrée évaluée	208/220VAC (Ligne-Line), 3 phases + neutres + terres
Fréquence évaluée	50/60Hz
Chaîne de tension d'entrée	187~260Vac (Ligne-Line), chargement complet ; 125V~187Vac (Ligne-Line), charge diminue linéairement selon la tension minimum de phase		167~260Vac (Ligne-Line), chargement complet ; 125V~167Vac (Ligne-Line), charge diminue linéairement selon la tension minimum de phase
Plage de fréquence d'entrée	40Hz~70Hz
Facteur de puissance d'entrée	>0,99
Courant d'entrée THDi	<5>		<4>
Entrée de by-pass
Tension évaluée de by-pass	208/220VAC (Ligne-Line)
Fréquence évaluée	50/60Hz
Chaîne de tension de by-pass	Sélectionnable, défaut -20%~+15% ; Limite supérieure : +10%, +15%, +20%, +25% ; Limite inférieure : -10%, -15%, -20%, -30%, -40%
Plage de fréquence de by-pass	Sélectionnable, ±1Hz, ±3Hz, ±5Hz
Surcharge de by-pass	Opération à long terme de 125% ; 125%~130% pour 10min ; 130%~150% pour 1min ;					Opération à long terme de 110% ; 110%~125% pour 1min ; 125%~150% pour 30s ;
Sortie
Tension évaluée d'inverseur	208/220VAC (Ligne-Line)
Fréquence évaluée	50/60Hz
Facteur de puissance de sortie	1		0,9
Précision de tension	±1.5% (charge 0-100% linéaire)
Réponse passagère	<5>
Récupération passagère	< 30ms="" for="" step="" load="">
Tension THDu de sortie	<1> <5> selon IEC/EN62040-3
Surcharge d'inverseur	<110> 110%~125%, 1min ; 125%~150%, 30s ; >150%, 200ms		<110> 110%~125%, 10min ; 125%~150%, 1min ;
Règlement de fréquence	50/60Hz±0.1%
Gamme synchronisée	Settable, ±0.5Hz | ±5Hz, défaut ±3Hz
Taux de groupe synchronisé	Settable, 0.5Hz/S | 3Hz/s, défaut 0.5Hz/s
Batterie et chargeur
Tension de taux de batterie	±120VDC
Puissance de chargeur	puissance de système de max=20%
Efficacité
Fonctionnement normal	93%max		94%max
Fonctionnement sur batterie	92.5%max		93%max
Système
Affichage	LED + AFFICHAGE À CRISTAUX LIQUIDES
Interface	Norme : RS232, RS485 Option : SNMP, contact sec, kit parallèle, démarrage à froid de batterie
Ambiant
La température d'opération	0 | ℃ 40
Température de stockage	-40 | ℃ 70
Hygrométrie	0 | 95% (non condensation)
Bruit (1 mètre)	charge de 58dB @ 100%, charge de 52dB @ 45%		charge de 70dB @ 100%, charge de 62dB @ 45%
Données physiques
Dimension (W*D*H, millimètre)	250*660*530	250*840*715	250*950*770	500*840*1400			250*950*770		500*840*1400
Pesez (kilogrammes)	31	51,5 (sans batterie)	64	140 (sans batterie)			64		140 (sans batterie)

Note : Toutes spécifications sujet au changement sans préavis ;
