Surligner: | ca à l'alimentation en courant continu,alimentation d'énergie de convertisseur de C.C à C.A. |
---|

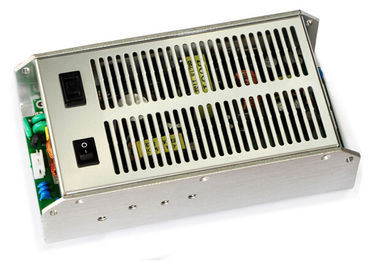

Les alimentations d'énergie d'AC-DC 330W ont produit 27V/10A, 9V/6A SC330-270D279
Fonctionnalités clé
Chaîne d'entrée : 165~280Vac
Doubles sorties : 27V/10A, 9V/6A
Rendement élevé : 83%
Ligne règlement : ≤±1%
Règlement de charge : ≤±3%
Bas ripple&noise : ≤80mV
Tension d'isolement : 3000Vac
Aucune condition minimale de charge
Protection de court-circuit
Production au-dessus de la protection actuelle
Production au-dessus de la protection de tension
Entrée au-dessus de la protection de tension
Entrée sous le lock-out de tension
Au-dessus de la protection de la température
Naturel refroidissez
RoHS conforme
Aperçu de produit
Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée évaluée |
|
220 |
|
VCA |
|
Gamme de tension d'entrée à C.A. |
165 |
|
280 |
VCA |
|
Plage de fréquence d'entrée à C.A. |
45 |
|
55 |
Hertz |
|
Efficacité |
|
83 |
|
% |
Tension d'entrée évaluée, charge évaluée |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Gamme de tension de production |
27V |
27,2 |
|
27,9 |
Volts continu |
|
9V |
9 |
|
9,5 |
Volts continu |
|
|
Gamme de courant de sortie |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Ondulation et bruit |
27V |
|
|
80 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
9V |
|
|
80 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|||
L'entrée sous la tension ferment à clef |
Seuil d'ouverture de tension |
155 |
|
170 |
VCA |
|
||
Seuil d'arrêt de tension |
135 |
|
150 |
VCA |
|
|||
Entrée au-dessus de la protection de tension |
Protégez la tension |
285 |
|
310 |
VCA |
|
||
Tension de récupération |
270 |
|
280 |
VCA |
|
|||
Production au-dessus de la protection de tension |
27V |
30 |
|
32 |
Volts continu |
Hoquet |
|
|
9V |
11 |
|
12 |
Volts continu |
Hoquet |
|
||
Production au-dessus de la protection de charge |
27V |
12 |
|
14 |
A |
Hoquet |
|
|
9V |
7 |
|
8 |
A |
Hoquet |
|
||
Protection de court-circuit |
|
|
10 |
mΩ |
Hoquet |
|||
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Moyenne des temps de bon fonctionnement |
100 |
|
|
KHrs |
Entrée évaluée, chargement complet, 25℃ |
Poids |
|
|
1250 |
g |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-40 |
|
+55 |
℃ |
|
Température de stockage |
-40 |
|
+85 |
℃ |
|
Hygrométrie |
10 |
|
90 |
% |
|
Altitude |
|
|
3000 |
m |
|
Pression atmosphérique |
70 |
|
106 |
PA |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
3000 |
|
|
VCA |
5mA/1min, aucun courber et panne |
Entrée à la terre |
2060 |
|
|
VCA |
||
Production à la terre |
500 |
|
|
VCA |
5mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
2 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Caractéristiques d'EMC
Article |
Normes |
Conditions |
Notes |
|
CE |
EN55022 |
Classe A |
Passez le test de système |
|
RE |
EN55022 |
Classe A |
Passez le test de système |
|
Montée subite |
EN61000-4-2 |
Mode différentiel ±2KV, mode±4KV commun |
Critère de B |
|
ESD |
Décharge d'air |
EN61000-4-2 |
±15KV |
Critère de B |
Décharge de contact |
EN61000-4-2 |
±8KV |
Critère de B |
Notes :
Critère d'A : Représentation normale pendant et après l'essai.
Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.
Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.
Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.
Conformité de normes
Normes |
Notes |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Le CEI 695-2-2 |
Essai de flamme d'aiguille, essai d'ensemble entier, composants board&plastic UL94V-0 conformes |
Le CEI 61000-4-2 |
|
Contour mécanique
Length×width×heigth : 222×120×68 (millimètre), 8.74×4.72×2.68 (dedans),
Désignations de connecteur
CON1
Pin non. |
Nom |
Fonction |
1 |
N |
Ligne neutre |
2 |
OR |
NULLE |
3 |
L |
Ligne vivante |
4 |
OR |
NULLE |
5 |
G |
La terre |
CON2
Pin non. |
Nom |
Fonction |
1 |
+27V |
tension positive de production de +27V |
2 |
LA terre |
Tension négative de production |
3 |
LA terre |
Tension négative de production |
4 |
LA terre |
Tension négative de production |
5 |
+27V |
tension positive de production de +27V |
CON3
Pin non. |
Nom |
Fonction |
1 |
+9V |
tension positive de production de +9V |
2 |
+9V |
tension positive de production de +9V |
3 |
LA terre |
Tension négative de production |
4 |
LA terre |
Tension négative de production |
