Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 année | Tension de flotteur: | 27.6V |
---|---|---|---|
Courant fonctionnant évalué: | 30 A | Mode de remplissage: | Mode de MPPT |
Tension locale évaluée: | 24V | Reconnexion de basse tension (LVR): | 21.4V |
Surligner: | Contrôleur solaire de charge de MPPT,point de puissance maximum dépistant le contrôleur de charge |

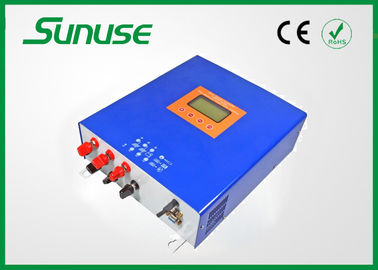

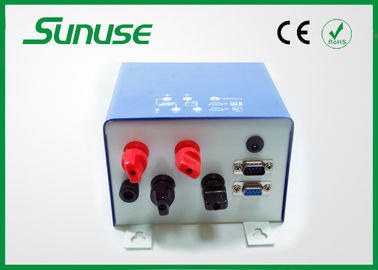

contrôleur 60 commutateur 12v/24v automatique d'ampère de charge de batterie solaire de mppt de 48 volts pour l'usage à la maison
Détail rapide :
contrôleur de charge de batterie solaire de mppt de 60 ampères pour le système d'alimentation solaire
Power Point intelligent et maximum dépistant la fonction
Spécifications :
MODÈLE |
eMPPT6024Z |
|
Entrée |
Chaîne de tension d'entrée des panneaux solaires |
≤70V |
Power Point maximum dépistant la gamme |
12V~70V (12V) 24V~70V (24V) |
|
Itinéraire d'entrée |
1 canal |
|
Production |
Tension de système nominale |
automobile 12V/24V |
Courant de remplissage maximum |
60A |
|
Consommation d'individu |
≤40mA |
|
Étapes de remplissage |
Le volume, absorption, flotteur |
|
Tension de charge de flotteur |
13.8V (12.8V~14.2V) ×1/×2/×4 |
|
Tension de charge d'absorption |
14.4V (13.6V~15.2V) ×1/×2/×4 |
|
La température Compensation |
-4mV/Cell/°C |
|
D'autres |
Efficacité maximum |
97% |
HMI |
Affichage à cristaux liquides et bouton |
|
Mode de refroidissement |
À température contrôlée Refroidissement actif |
|
Manière se reliante |
M6Terminals |
|
Température ambiante de température ambiante |
-10°C~+50°C |
|
Humidité |
0|90%, aucune condensation |
|
Dimensions |
450mm*335mm*160mm |
|
Poids de produit |
5.6Kg |
|
Température de stockage |
-30°C~+80°C |
|
Fonction facultative |
Télésurveillance (Port RS485 ou RS232, DB9) |
Introduction de technologie de MPPT :
1, contrôleur solaire de chargeur de MPPT est un système avec la technologie avancée de MPPT (Power Point maximum dépistant). Le terme « contrôleur de charge » se réfère à un dispositif autonome ou à des circuits de contrôle intégrés dans un paquet de batterie, dispositif solaire à piles ou à un recharger de batterie.
2, MPPT signifie le cheminement maximum de point de puissance. Il fait fonctionner les panneaux solaires au point maximum (point d'ext. B) à l'aide de technologie de conversion de puissance. l'eMPPT est le nouveau contrôleur de charge recherché et développé par notre société, et il emploie le MCU pour dépister le point de puissance maximum des panneaux solaires intelligemment pour développer plus de puissance des panneaux solaires.
Contrôle de remplissage de processus :
La tension de charge commençante de la batterie est différente, eMPPT emploiera les différentes stratégies de remplissage pour mener le processus de remplissage. Quand commencer la tension de charge de la batterie est inférieur que 12.6V (pour batterie 12V), batterie passera par trois étapes comme volume, absorption et remplissage de flottement. Quand commencer la tension de charge de la batterie est plus haut que 12.6V (pour batterie 12V), batterie passera par deux étapes comme volume et flottera le remplissage.
Au sujet du remplissage de MPPT : Remplissage en vrac, absorption chargeant, remplissage de flotteur
Configuration de panneaux solaires :
le contrôleur de série d'eMPPT peut être relié aux panneaux solaires mono et également aux panneaux solaires de la couche mince. En faisant le système, assurez-vous que la tension de circuit ouvert de la rangée de panneaux solaires n'est pas plus haut que la tension maximum autorisée par le contrôleur. Le diagramme un est de présenter les modèles des panneaux solaires mono et des panneaux de la couche mince et de leurs paramètres. Le diagramme 2 est la solution de configuration pour le système 12V, 24V et 48V pour les panneaux solaires.
Modèle |
Catégorie |
Pmax |
COV |
ISC |
Vpmax |
Ipmax |
STP140D-12/TEA |
Monocristallin |
140W |
22.4V |
8.33A |
17.6V |
7.95A |
MS140GG-02 |
Module en couche mince |
140W |
29.0V |
7.12A |
23.0V |
6.52A |
STP190S-24/Ad+ |
Monocristallin |
190W |
45.2V |
5.65A |
36.6V |
5.2A |
NS-F130G5 |
Module en couche mince |
130W |
60.4V |
3.41A |
46.1V |
2.82A |
Les paramètres ci-dessus sont pour l'état de l'intensité de la lumière 25°C, AM1.5spectrum, et 1000W/m2. |
Modèle |
Pour le système 12V |
Pour le système 24V |
Pour le système 48V |
STP140D-12/TEA |
N en parallèle |
deux en série, N en parallèle |
quatre en série, N en parallèle |
MS140GG-02 |
N en parallèle |
deux en série, N en parallèle |
quatre en série, N en parallèle |
STP190S-24/Ad+ |
N en parallèle |
N en parallèle |
deux en série, N en parallèle |
NS-F130G5 |
N en parallèle |
N en parallèle |
deux en série, N en parallèle |
« N » signifie le nombre de quantité exigé par le courant |
Fonction :
1. Power Point maximum dépistant la technologie
Le contrôleur emploie le circuit de conversion de mâle et la technologie de MCU pour dépister le point de puissance maximum pour mettre en application le maximum de puissance de sortie des panneaux solaires dans l'intensité et la température différentes d'illumination. L'algorithme de MPPT augmente l'efficacité de votre système de picovolte et diminue la quantité de panneaux solaires.
2. Contrôle à plusieurs étages de charge
La tension de charge commençante de la batterie est différente, le contrôleur emploiera les différentes stratégies de remplissage pour mener le processus de remplissage. Quand commencer la tension de charge de la batterie est inférieur que 12.4V (pour batterie 12V), batterie passera par trois étapes comme remplissage en vrac, d'absorption et de flotteur. Quand commencer la tension de charge de la batterie est plus haut que 12.4V (pour batterie 12V), batterie passera par deux étapes comme volume et flottera le remplissage.
3. Tension de charge réglable
4. Compensation de température pour la tension de charge
5. Fan de contrôle de la température
6. Dans la nuit à dormir
7. Protection de connexion renversée par batterie
8. Les panneaux solaires ont renversé la protection de connexion
9. Protection pour la décharge renversée par batterie
10. Protection de surchauffe interne
11. Au-dessus de la protection de tension pour l'entrée de panneaux solaires
12. Actionnez la limitation pour l'entrée des panneaux solaires
Le contrôleur solaire de charge de MPPT règle également le taux au auquel le courant électrique est ajouté ou tiré des batteries. Il empêche surcharger, plus d'et la tension variable que sinon commandé peut réduire les performances de batterie ou la durée et peut poser un risque de sécurité. Il également empêche le drainage complet (« décharge profonde ") d'une batterie et facilite la décharge commandée maintenant de ce fait la longévité de la batterie. Équipé du contrôleur solaire micro de chargeur de la technologie MPPT de traitement numérique du signal (DSP) de contrôleur et Est entièrement protégé contre la coupure au-dessus de la tension et renverse l'écoulement actuel, et peut charger n'importe quel type de batterie.
