Détails sur le produit:
Conditions de paiement et expédition:
|
Tension nominale: | 24V | Courant maximum: | 20A |
---|---|---|---|
Tension locale évaluée: | 24V | Mode de remplissage: | Mode de PWM |
Garantie: | 1 année | ||
Surligner: | Contrôleur solaire de charge de MPPT,point de puissance maximum dépistant le contrôleur de charge |

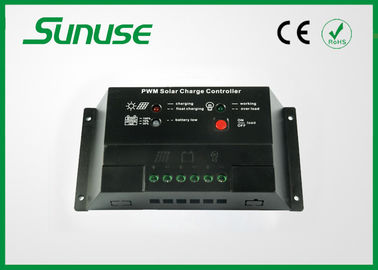

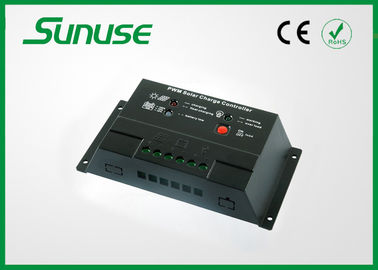

12 volts manuel solaire de contrôleur de charge de pwm de 20 ampères avec le mode 3working pour l'usage de réverbère
Détail rapide :
contrôleur de charge de panneau solaire du pwm 20a
1. Affichage d'affichage à cristaux liquides
2. Chargement de batterie de PWM
3. Toutes les protections nécessaires équipées
4. Le mode fonctionnant de la charge peut être placé
Spécifications :
MODÈLE |
PWM2024Z |
MODÈLE |
PWM2024Z |
Tension de système |
12V/24V |
Perte de charge |
<13ma> |
Tension de circuit ouvert |
<50v> |
Chute de tension de circuit de remplissage |
<0> |
Courant dérivé de remplissage et évalué aucun |
20A |
Chute de tension de décharger le circuit |
<0> |
Tension élevée |
14.4V/28.8V |
Condition d'humidité |
≤90% |
Tension de charge de flotteur |
13.8V/27.6V |
Diamètre de câble |
<6mm>2 |
Déconnexion de basse tension |
11.2V/22.4V |
Installation de la taille |
Φ4mm-159mm*68mm |
Récupération de basse tension |
12.6V/25.2V |
Dimension |
168mm*88mm*34mm |
Mode de remplissage |
PWM |
Température de stockage |
-35°C — 70°C |
Surcharge de production et protection de court-circuit |
production >23A et 60s ou |
La température fonctionnante |
-25°C — 60°C |
>protection de la surcharge 29A et 15s ou |
|||
>court-circuit 40A |
1. Clignotement d'indicateur de la charge LED : la production du contrôleur est surcharge ou court-circuit. Après élimination de la charge superflue, le contrôleur éliminera la protection de surcharge dans un délai de deux minutes.
2. Indicateur de remplissage de LED : Aucun se relier des panneaux solaires. Veuillez vérifier si le relier est exact et ferme.
3. Indicateur de la capacité LED de batterie : Veuillez vérifier si la connexion des panneaux solaires, de la batterie et de la charge est exacte.
Instruction d'indication de LED :
Icône |
Indicateur |
État |
Instruction |
|
LED de remplissage |
outre de |
ne chargeant pas, aucun ne se reliant pas des panneaux solaires ou soleil faible |
sur |
chargeant, ou chargeant élevé |
||
clignotement |
le flotteur chargeant, batterie a chargé complètement |
||
|
Capacité LED de batterie |
vert mené dessus |
capacité de batterie pleine |
jaune mené dessus |
normale de capacité de batterie |
||
rouge mené dessus |
capacité de batterie basse |
||
clignotement mené par rouge |
protection de basse tension pour la batterie |
||
|
Charge LED |
sur |
charge dessus |
outre de |
charge |
||
clignotement |
Charge fermée, surcharge de production ou court-circuit. |
Instruction et établissement fonctionnants de mode de charge :
1. "copie normale" : le contrôleur est employé comme contrôleur de remplissage de PWM sans s'allumer et fonction de minuterie. Le contrôleur est à ce mode sans demande spéciale.
2. Éclairage et mode de contrôle de minuterie : À ce mode, le contrôleur commencera la charge après obscurité et fermera la charge après établissement des heures (ou du lever de soleil).
3. Mode de contrôle d'éclairage : À ce mode, quand la tension de panneaux solaires est inférieure à 2.5V (pour 24V système, 5V. pour 48V le système, 10V), le contrôleur commencera la charge après 10 secondes. Quand la tension de panneaux solaires est un plus haut puis 3.5V (pour 24V système, 7V. pour 48V le système, 14V), le contrôleur fermera la charge après 10 secondes.
Technologie de PWM :
Le contrôleur solaire de chargeur est un système avec la technologie avancée de PWM basée par transistor MOSFET. Le terme « contrôleur de charge » se réfère ou à un dispositif autonome ou des circuits de contrôle ont intégré un dans un paquet de batterie, dispositif solaire à piles ou à un recharger de batterie.
Le contrôleur est pour les systèmes solaires de -grille. Ceci protège la batterie contre l'obtention plus de chargé utilisant le module solaire et plus de déchargé par les charges. Le processus de remplissage a été optimisé pendant la longue vie de batterie et des performances système améliorées.
L'autodiagnostic complet et les fonctions électroniques de protection empêchent des dommages des erreurs d'installation ou des défauts de système.
Caractéristiques :
