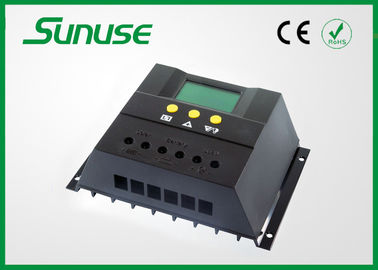

contrôleur de charge de régulateur de panneau solaire de 50a PWM avec l'affichage d'affichage à cristaux liquides 12V/24V/48V

régulateur de contrôleur de charge de panneau solaire de 50a PWM avec l'affichage d'affichage à cristaux liquides 12V/24V/48V

Détail rapide :

contrôleur de charge de panneau solaire de 50a PWM

1, mode trois fonctionnant

2, mode de remplissage de PWM

3, fuction de multi-protection

4, affichage d'affichage à cristaux liquides (chargeant et déchargeant l'affichage de progrès et l'indication de défaut)

5, compensation de température

6, données techniques réglables

Spécifications :

Modèle	PWM5024Z
Courant évalué	40A, 50A
Tension évaluée	12V/24V
Tension maximum de panneau solaire	≤50V
Tension de flotteur	13.7V/27.4V
Séparation de basse tension	10.7V/21.4V
Reconnexion de basse tension	12.6V/25.2V
Aucune perte de charge	<30ma>
Chute de tension de boucle	≤200mV
Mode de remplissage	Mode de PWM
Compensation de température	-4mV/Cell/℃
Secteur de câble d'installation	>3# A.W.G. (2)<25mm>
Température de fonctionnement	-20℃~50℃
Température de stockage	-30℃~70℃
Condition d'humidité	≤90%, aucune condensation
Taille	130mm×188mm×62mm
Espacement de trou de montage	98 mm×178 millimètre --Φ5
Poids	590g
Notes	Le suffixe modèle « Z » représentent automatique identifient le niveau de tension de système, « T » représentent le contrôleur avec la télésurveillance.

Le contrôleur solaire de charge forme un composant essentiel de pratiquement tous les systèmes d'alimentation solaire qui utilisent des batteries. Le contrôleur de charge est employé pour régler découler actuel des panneaux solaires dans les batteries. Ces contrôleurs solaires empêchent la batterie des dommages provoqués par surcharge et déconnectent la batterie en cas de décharge grave par la fermeture des charges. Des contrôleurs solaires de la charge de Photovoltech facile sont particulièrement conçus pour améliorer les performances de batterie et pour augmenter la vie.

Caractéristiques :

1. Image de symbole graphique d'affichage à cristaux liquides

2. Opération simple de bouton

3. Niveau de tension de système d'identification automatique

4. Mode intelligent de charge de PWM

5. Compensation de température automatique

6. Paramètres de contrôle réglables de charge-décharge

7. Mode opérationnel de Settable d'heures de charge

8. Fonction accumulée d'ampère de charge et de décharge

9. Télésurveillance et fonction de commande (coutume)

10. Protection d'inverse-décharge de batterie

11. Protection d'inverse-décharge de batterie

12. Protection inverse de connexion de batterie

13. Surcharge, protection de court-circuit

Vous pouvez regarder et placer les paramètres :

tension 1.Battery

contrôle "Marche/Arrêt" de la charge 2.The

la température 3.Environment

courant de remplissage du panneau 4.Solar

courant dérivé 5.Load

puissance de remplissage 6.Accumulated (oh) par le panneau solaire et de nouveau à zéro

7.Accumulated déchargeant la puissance (oh) par la charge et de nouveau à zéro

protection de séparation de la tension 8.Low

reconnexion de la tension 9.Low

Séparation 10.High Voltage

Mode fonctionnant de trois charges :

le mode 24H-Normal, en cas d'aucun état de défaut de la charge est toujours dans la puissance.

contrôle 1H~23H-Light avec la puissance de mode, de charge de minuteur après l'obscurité, et étroit la charge selon l'arrangement de minuterie.

le mode de contrôle 0H-Light, charge dessus après l'obscurité, arrêtent la charge après tiré.
