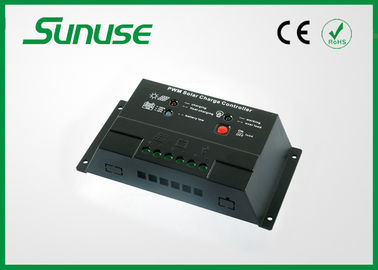

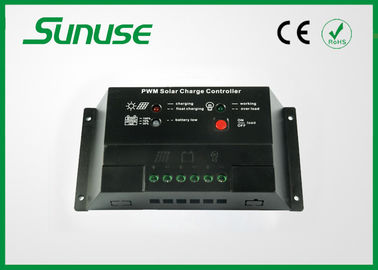

contrôleur de charge de régulateur de panneau solaire de 20a 12V 24V PWM avec l'affichage à LED

circuit automatique de contrôleur de charge de panneau solaire de l'identification PWM de 20a 12V 24V avec la LED

Détail rapide :

contrôleur de charge de panneau solaire de 20A PWM

1. Affichage à LED
2. Chargement de batterie de PWM
3. Toutes les protections nécessaires équipées
4. Le mode fonctionnant de la charge peut être placé

Spécifications :

MODÈLE	PWM2024Z	MODÈLE	PWM2024Z
Tension de système	12V/24V	Perte de charge	<13ma>
Tension de circuit ouvert	<50v>	Chute de tension de circuit de remplissage	<0>
Courant dérivé de remplissage et évalué aucun	20A	Chute de tension de décharger le circuit	<0>
Tension élevée	14.4V/28.8V	Condition d'humidité	≤90%
Tension de charge de flotteur	13.8V/27.6V	Diamètre de câble	<6mm>2
Déconnexion de basse tension	11.2V/22.4V	Installation de la taille	Φ4mm-159mm*68mm
Récupération de basse tension	12.6V/25.2V	Dimension	168mm*88mm*34mm
Mode de remplissage	PWM	Température de stockage	-35°C — 70°C
Surcharge de production et protection de court-circuit	production >23A et 60s ou	La température fonctionnante	-25°C — 60°C
	>protection de la surcharge 29A et 15s ou
	>court-circuit 40A

1. Clignotement d'indicateur de la charge LED : la production du contrôleur est surcharge ou court-circuit. Après élimination de la charge superflue, le contrôleur éliminera la protection de surcharge dans un délai de deux minutes.

2. Indicateur de remplissage de LED : Aucun se relier des panneaux solaires. Veuillez vérifier si le relier est exact et ferme.

3. Indicateur de la capacité LED de batterie : Veuillez vérifier si la connexion des panneaux solaires, de la batterie et de la charge est exacte.

Instruction d'indication de LED :

Instruction et établissement fonctionnants de mode de charge :

1. "copie normale" : le contrôleur est employé comme contrôleur de remplissage de PWM sans s'allumer et fonction de minuterie. Le contrôleur est à ce mode sans demande spéciale.

2. Éclairage et mode de contrôle de minuterie : À ce mode, le contrôleur commencera la charge après obscurité et fermera la charge après établissement des heures (ou du lever de soleil).

3. Mode de contrôle d'éclairage : À ce mode, quand la tension de panneaux solaires est inférieure à 2.5V (pour 24V système, 5V. pour 48V le système, 10V), le contrôleur commencera la charge après 10 secondes. Quand la tension de panneaux solaires est un plus haut puis 3.5V (pour 24V système, 7V. pour 48V le système, 14V), le contrôleur fermera la charge après 10 secondes.

Caractéristiques :

1. Les indicateurs intuitionnistes de LED montrent la capacité actuelle de batterie de système, chargeant et déchargeant l'état de la batterie.

2. Avoir la protection fonctionne comme surchargeant, au-dessus de la décharge, de la surcharge, du court-circuit et de la connexion renversée.

3. Le type tandem remplissage de PWM fait l'augmentation de remplissage d'efficacité de 3% à 6%, comparé au remplissage de non-PWM.

4. Les paramètres du remplissage et de la décharge ont été placés pendant la production (des paramètres spéciaux doivent être dits à l'avance), ainsi pendant aucun besoin d'ajuster les paramètres.

5. Il peut placer le mode fonctionnant de la charge.

6. USB chargeant la fonction (facultative).

7. Grille-complémentaire (fonction facultative).

8. Fonction à distance de télécommunication équipée (fonction facultative).

9. Empêchez la batterie de décharger à la batterie la nuit.

FAQ :

1. Q : U ont-ils votre propre usine ?

A : Oui, nous avons. Notre usine située dans la ville de Wenzhou, province de Zhejiang, Chine.

2. Q : Comment est-ce que je peux visiter votre usine ?

A : Avant que vous décolliez de votre pays, svp faites-nous savoir. Nous nous chargerons de l'heure de vous prendre.

3. Q : Pourrait la copie d'u notre LOGO de société sur la plaque signalétique et le paquet.

A : Oui, nous acceptons des ordres d'OEM.

4. Q : U ont-ils l'ingénieur solaire de projet qui peut me guider pour installer le système ?

A : Oui, nous avons une équipe professionnelle d'ingénieurs. Ils peuvent t'enseigner comment installer un système solaire.

Applications :

• Lumière portative solaire
• Systèmes domestiques solaires
• Solutions solaires supérieures de toit
