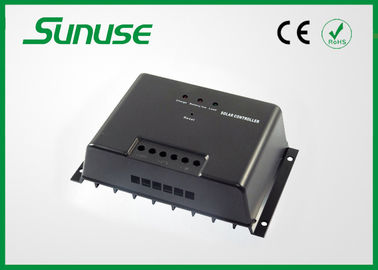

contrôleur de charge de panneau solaire de 20A 12V 24V MPPT pour le système solaire avec l'indicateur de LED
Détail rapide :
contrôleur de 20A MPPT avec des indicateurs de LED
Power Point intelligent et maximum dépistant la fonction
multi-protégez la fonction
Spécifications :
|
Modèle
|
MPPT2024Z
|
|
Entrée
|
Tension maximum de picovolte
|
≤70V
|
|
Gamme de tension de MPP
|
12V~70V (24V~70V)
|
|
Production
|
Tension de système
|
12V (24V)
|
|
Tension maximum de batterie
|
16V (32V)
|
|
Courant de remplissage maximum
|
20A
|
|
Courant de charge maximum
|
20A
|
|
Propre consommation
|
≤15mA
|
|
Mode de contrôle de remplissage
|
3-stage (le volume, absorption, flotteur)
|
|
Charge de flotteur
|
13.8V (27.6V)
|
|
Charge d'absorption
|
14.4V (28.8V), pendant 2 heures
|
|
Séparation de charge (LVD)
|
11.5V (23.0V)
|
|
Reconnexion de charge (LVR)
|
12.6V (25.2V)
|
|
Compensation de température
|
°C de cellules de -4mV/
|
|
Type de batterie
|
D'acide de plomb (GEL, AGM, inondé)
|
|
Autre
|
Efficacité maximum
|
97%
|
|
Interface humaine
|
LED, bouton
|
|
Style de refroidissement
|
Refroidissement passif
|
|
Taille maximum de fil
|
10mm2
|
|
Température ambiante de température ambiante
|
°C -10 à +50
|
|
Température ambiante de température de stockage
|
°C -30 à +80
|
|
Humidité
|
0 à 90%, aucune condensation
|
|
Dimensions
|
118,5 x 188 x 54,5 millimètres
|
|
Poids
|
0,8 kilogrammes
|
|
Fondre
|
Fondre positif
|
|
Degré de protection
|
IP32
|
| Garantie |
1 an |
Fonctionnalités clé :
- Un contrôleur de rendement optimum pour système de remplissage solaire rural/urbain
- Contrôleur de charge de puissance faible et chargeur solaire de PWM dans une unité simple
- Solution parfaite pour des conditions urbaines et rurales
- Maintient la batterie saine pour une plus longue période
- Utilisation optima d'énergie solaire
- Opération facultative d'aube/crépuscule avec la minuterie
- Disposition pour la compensation de température
- Bas picovolte à la baisse de batterie
- Installation facile
- Manipulation simple
Introduction de technologie de MPPT :
MPPT signifie le cheminement maximum de point de puissance. Il fait fonctionner les panneaux solaires au point maximum (point d'ext. B) à l'aide de technologie de conversion de puissance. l'eMPPT est le nouveau contrôleur de charge recherché et développé par notre société, et il emploie le MCU pour dépister le point de puissance maximum des panneaux solaires intelligemment pour développer plus de puissance des panneaux solaires.
Au sujet du remplissage de MPPT : Remplissage en vrac, absorption chargeant, remplissage de flotteur
(1) maximum Power Point dépistant la technologie
Le contrôleur emploie le circuit de conversion de mâle et la technologie de MCU pour dépister le point de puissance maximum pour mettre en application le maximum de puissance de sortie des panneaux solaires dans l'intensité et la température différentes d'illumination. L'algorithme de MPPT augmente l'efficacité de votre système de picovolte et diminue la quantité de panneaux solaires.
(2) contrôle à plusieurs étages de charge
La tension de charge commençante de la batterie est différente, le contrôleur emploiera les différentes stratégies de remplissage pour mener le processus de remplissage. Quand commencer la tension de charge de la batterie est inférieur que 12.4V (pour batterie 12V), batterie passera par trois étapes comme remplissage en vrac, d'absorption et de flotteur. Quand commencer la tension de charge de la batterie est plus haut que 12.4V (pour batterie 12V), batterie passera par deux étapes comme volume et flottera le remplissage.
Charge en vrac, charge d'absorption, charge de flotteur.
(3) tension de charge à température compensée
(4) contrôle de décharge
(5) protection contre la batterie reliée par inverse
(6) protection contre les modules solaires reliés par inverse
(7) protection actuelle inverse
(8) au-dessus de la protection de la température
(9) picovolte au-dessus de la protection de tension
(10) Actuel-limité pour le courant de remplissage excessif
(11) Protection de surcharge de production de charge
Applications :
- Lumière portative solaire
- Systèmes domestiques solaires
- Solutions solaires supérieures de toit
